Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τύπος μοντέλου: | Υδροξείδιο | Διορισμένη τάση: | 1kv |
|---|---|---|---|
| Απομόνωση: | XLPE | Διοικητής: | Κου, χαλκό |
| Τεθωρακισμένο: | SWA, Σιδηροπλέγμα | Μέγεθος: | 1~ 630mm2 |
| Κέντρα: | 4 πυρήνας | Υλικό κάλυψης: | PVC, PE, LSOH |
| Προδιαγραφές: | ΤΟ IEC/ΟΙ BS/ΕΊΝΑΙ/VDE | Εγγύηση: | 2 έτη |
| Δωρεάν δείγμα: | Αξιοποιήσιμο | εταιρία: | ομάδα shenghua |
| Ετικέτα: | Διάδρομο | ||
| Επισημαίνω: | θωρακισμένο καλώδιο δύναμης,Θωρακισμένο ηλεκτρικό καλώδιο |
||

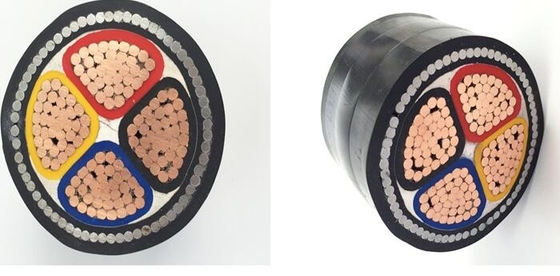

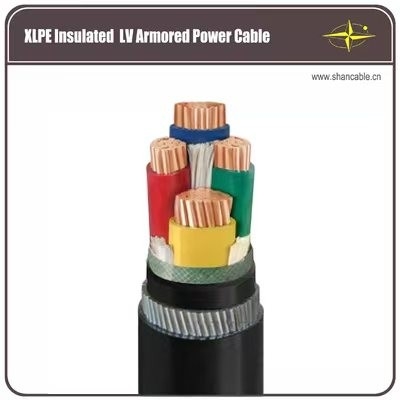

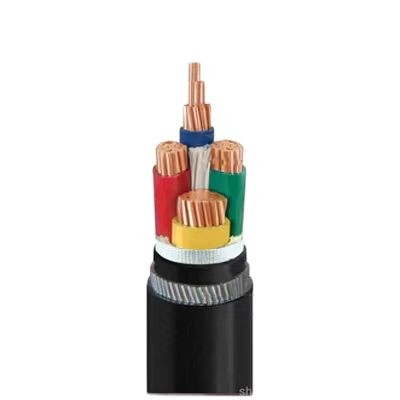

Κατασκευή
| Διοικητής | Συμπληκτικός αγωγός χαλκού με ράβδους, κλάση 2 σύμφωνα με την IEC 60228 |
| Στρογγυλός στερεός αγωγός χαλκού, κλάση 1 σύμφωνα με την IEC 60228 | |
| Απομόνωση | XLPE ((Πολυαιθυλένιο διασταυρωμένο) |
| Γεμιστήρας | Συμπλήρωμα PP |
| Ταινία περιτύλιξης | Μη υφασμένα |
| Εσωτερική κάλυψη | Εκχυλισμένο PVC |
| Πανοπλία | Ατσάλινο σύρμα |
| Συνολική κάλυψη |
Ανθεκτικό σε τερμίτες PVC |
Εφαρμογές
Χρησιμοποιείται για γραμμές μεταφοράς και διανομής ηλεκτρικής ενέργειας με ονομαστική τάση 35kV και κάτω.Το καλώδιο xlpe δεν διαθέτει μόνο τα χαρακτηριστικά της εξαιρετικής ηλεκτρικής ενέργειας., μηχανισμός,
ανθεκτικό στη θερμότητα και τη γήρανση, ανθεκτικό στο στρες του περιβάλλοντος και ανθεκτικό στη χημική διάβρωση, αλλά και απλό
δομή, ελαφρύ βάρος, χωρίς περιορισμό από την πτώση και υψηλή θερμοκρασία για μακροχρόνια εργασία.
Προδιαγραφές
Διεθνές: IEC 60502-2, IEC 60228
Κίνα: GB/T 12706.2-2008
Άλλα πρότυπα όπωςBS,DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα
Ονομαστική τάση: 0,6/1kV
Μέγιστη θερμοκρασία του αγωγού: κάτω από τη φυσιολογική (90°C), έκτακτης ανάγκης (130°C) ή βραχυκύκλωμα όχι μεγαλύτερο των 5 δευτερολέπτων (250°C) προϋποθέσεις.
Ελάχιστη θερμοκρασία.0°C, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 20 x υπερβολική δόση καλωδίου για μη θωρακισμένα καλώδια με ενιαίο πυρήνα
15 x καλώδιο O.D για μονοπυρηνικά θωρακισμένα καλώδια
15 x καλώδιο O.D για μη θωρακισμένα πολυπυρηνικά καλώδια
12 x καλώδιο O.D για πολυπυρηνικά θωρακισμένα καλώδια
Προδιαγραφές
| Ονομαστική διατομή του αγωγού |
Τρίχες Όχι, όχι, όχι. |
Δυνατότητα απομόνωσης | Μέγεθος εσωτερικής κάλυψης | Διάταγμα από θωράκιση | Δυνατότητα εκτόξευσης | Περίπου. |
Περίπου. Βάρος |
Μέγιστη αντίσταση DC του αγωγού (20 °C) | Δοκιμαστική τάση AC | Τρέχουσα αξιολόγηση | |
| μμ2 | pc/mm | μμ | μμ | (μμ) | χιλιοστά/χλμ | Ω /km | kV/5min | Στον αέρα (Α) | Στο έδαφος ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 ώρες τη μέρα.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Είμαστε σε θέση να ανταποκριθούμε στα αυστηρότερα χρονοδιαγράμματα παράδοσης ανά παραγγελία αγοράς.
Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς κάθε καθυστέρηση στην παράδοση καλωδίου μπορεί να συμβάλει στην συνολική καθυστέρηση του έργου και στην υπέρβαση του κόστους.
Το καλώδιο διατίθεται σε ξύλινα κυλίνδρους, κυματοειδή κουτιά και κυλίνδρους.
αυτοκόλλητη ταινία και μη υγροσκοπικά καλύμματα σφράγισης για την προστασία των τερμάτων του καλωδίου από την υγρασία.
Η απαιτούμενη σήμανση πρέπει να εκτυπώνεται με υλικό ανθεκτικό στις καιρικές συνθήκες στο εξωτερικό του τύμπανου.
σύμφωνα με τις απαιτήσεις του πελάτη.
