Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία του προϊόντος: | Καλώδιο Θωρακισμένο MV | Απομόνωση: | XLPE |
|---|---|---|---|
| Τεθωρακισμένο: | Χάλυβα ταινία, χάλυβα σύρμα | Διοικητής: | Αργίλιο χαλκού |
| Κέντρα: | Τρία Πυρήνες | Τύπος: | ΤΟ IEC, BS, ΕΊΝΑΙ, VDE |
| εγγύηση: | 2 έτη | Δωρεάν smaple: | Ναι |
| εταιρία: | ομάδα shenghua | Μάρκα: | Διάδρομο |
| Επισημαίνω: | 6.6KV Σιδηροπλέκτης θωρακισμένο ηλεκτρικό καλώδιο,Ατσάλινο καλώδιο ηλεκτρικής ενέργειας |
||
Στα βιομηχανικά οικοσυστήματα υψηλής τάσης, από τα εργοστάσια χάλυβα έως τα υπεράκτια αιολικά πάρκα, η ηλεκτρική ανθεκτικότητα δεν είναι μόνο κρίσιμη, είναι αδιαπραγμάτευτη.Ο όμιλος καλωδίων Shanghai Shenghua παρέχει κρίσιμη ασφάλεια ενέργειας με τα ηλεκτρικά καλώδια του Steel Wire Armored (SWA)., σχεδιασμένο για μετάδοση 6,6kV35kV σε εξωτερικές, υπόγειες και βιομηχανικές εφαρμογές όπου η μηχανική πίεση, το EMI και οι ακραίες θερμοκρασίες απειλούν τη συνεχή λειτουργία.
Τα καλώδια SWA της Shenghua χρησιμοποιούν μια σχολαστικά στρωμένη αρχιτεκτονική για να κατακτήσουν τους βιομηχανικούς κινδύνους:
Βασικά δείγματα απόδοσης
| Παράμετρος | 6/10 kV καλώδιο | Καλώδιο 18/30 kV |
|---|---|---|
| Δοκιμαστική τάση | 21 kV/5 λεπτά | 63 kV/5 λεπτά |
| Ράδιο κάμψης | 15 × διάμετρος | 15 × διάμετρος |
| Πεδίο θερμοκρασίας | -20°C έως +90°C | -20°C έως +90°C |
| Σύντομο κύκλο | 250°C (μέγιστο 5 δευτερόλεπτα) | 250°C (μέγιστο 5 δευτερόλεπτα) |
| Συμμορφώνεται με την IEC 60502-2, GB/T 12706.2-2008, BS, DIN |
Βιομηχανικές Σπονδυλικές στήλες
Δίκτυα Ανανεώσιμων Πηγών Ενέργειας
Αστική υποδομή
Τα καλώδια της Shenghua ξεπερνούν τα πιστοποιητικά:

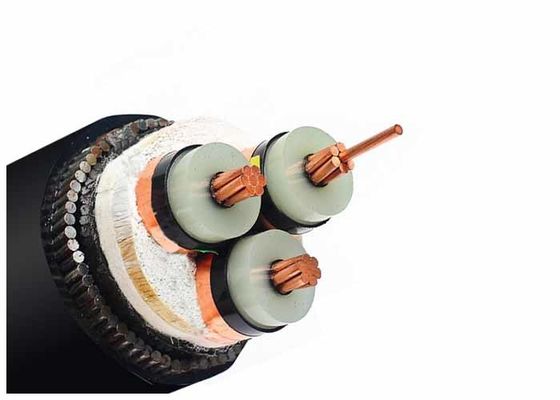

Κατασκευή
1..... γυμνό χαλκό σε ράβδους
2..... εσωτερικό στρώμα ημιαγωγού υλικού
3..... μόνωση πυρήνα από διασταυρωμένο πολυαιθυλένιο
4..... εξωτερικό στρώμα ημιαγωγού υλικού
5..... ημιαγωγική ταινία
6..... οθόνη από σύρματα χαλκού
7..... Τρίχες, νήματα ή χαρτί
8..... Μη υφαντικές ταινίες περιτύλιξης ή αντιφλεγμονώδης ταινία
9..... Εσωτερική επικάλυψη από εκχυλισμένο PVC
10.... Ατσάλινη ταινία θωρακισμένη
11.... Συνολική κάλυψη: πολυβινυλοχλωρίδιο (PVC) ή FR-PVC, PE, LSOH
Εφαρμογή
Χρησιμοποιείται σε σταθμούς μετασχηματιστών, σταθμούς διακόπτη, σε εργοστάσια ηλεκτρικής ενέργειας και βιομηχανικές εγκαταστάσεις.σε καλωδιακά κανάλια, στο νερό, υπό συνθήκες όπου τα καλώδια δεν εκτίθενται σε βαρύτερες μηχανικές πιέσεις και ελαστική πίεση.
Προδιαγραφές
Διεθνές: IEC 60502-2, IEC 60228
Κίνα: GB/T 12706.2-2008
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
| Δοκιμαστική τάση | 6 / 10 kV | [kV] | 21 / 5 λεπτά. |
| 12 / 20 kV | [kV] | 42 / 5 λεπτά. | |
| 18 / 30 kV | [kV] | 63 / 5 λεπτά. | |
| Πεδίο θερμοκρασίας | σε κίνηση | -20°C έως +90°C | |
| σταθερό | -20°C έως +90°C | ||
| Θερμοκρασία λειτουργίας | βραχυκύκλωμα | °C | 250 |
| Χρόνος βραχυκυκλώματος | Μαξ. | [sec] | 5 |
| Ράδιο κάμψης | ελάχιστο. | x διάμετρος | 15 |
| Πυροδοσία | πρότυπο | EN 50265-2-1 |
*) Συσκευή: CUT = καλώδιο διαφόρων μήκων σε τύμπανο ή τροχό, δυνατότητα κοπής στο απαιτούμενο μήκος
Σημείωση για το καλώδιο παροχής ηλεκτρικής ενέργειας
YJ: Μόνωση XLPE
V: Κάλυψη από PVC
32: Σιδηρουργική θωράκιση
22: Σιδηρουργικές ταινίες θωράκισης
72: Αλουμινένιο σύρμα θωράκισης1 πυρήνας
62: Ατσάλινη ταινία θωράκισης
ZR: Ανθεκτική στη φλόγα
| MV ((11kv 15kv 33kv) Καλώδιο ηλεκτρικής ενέργειας | ||
| Πρότυπο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Αριθμός πυρήνα | Περιοχή της διατομής του αγωγού ((mm2) |
| xlpe μόνωση | 1 πυρήνας 3 πυρήνες | 10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Κύκλος Cu | ||
| Δικτύωση ηλεκτρικής ενέργειας με κάλυψη από PVC | ||
| YJV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
| YJV32, YJV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
| Αλ Κόρ | ||
| YJLV, NA2XSY· καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC | ||
| YJLV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
| YJLV32, YJLV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
Πιστοποιητικό
ISO, CE, KEMA, IEC, RoHS, CCC, P3C και πολλά άλλα κατόπιν αιτήματος
ΠΑΡΑΓΜΑΤΙΚΗ και αποστολή
Όλα τα καλώδια για εξαγωγή είναι καλά συσκευασμένα και προστατευμένα από ξύλινο τύμπανο ή ξύλινο και χάλυβα τύμπανο.Μετά τα καλά συσκευασμένα βαρέλια καλωδίων που στάλθηκαν στο λιμάνι της θάλασσαςΌλα τα καλώδια τύμπανο είναι σταθερά στερεωμένα με ζώνη ασφαλείας για να βεβαιωθείτε, καμία κίνηση κατά τη διάρκεια της θαλάσσιας μεταφοράς.Το μέγεθος του εμπορευματοκιβωτίου επιλέγεται ανάλογα με το βάρος των συνολικών φορτωμένων εμπορευμάτων ή ανάλογα με τις απαιτήσεις του πελάτη.
Υπηρεσίες
* Είμαστε ο μεγαλύτερος κατασκευαστής ηλεκτρικού καλωδίου και καλωδίου ηλεκτρικής ενέργειας στην Κίνα και έχουμε περισσότερα από 20 χρόνια εμπειρίας παραγωγής και εμπορίας.
* Αποδεχόμαστε OEM. Το μέγεθος καλωδίου και το υλικό είναι προσαρμοσμένα. Το δικό σας λογότυπο και το δικό σας σχέδιο είναι ευπρόσδεκτα. Θα παράγουμε σύμφωνα με την απαίτηση και την περιγραφή σας.
* Παρακαλούμε στείλτε μας έρευνα για περισσότερες πληροφορίες για τα προϊόντα και θα σας δώσουμε ανατροφοδότηση σε 12 ώρες.
