Ηλεκτρικό καλώδιο ηλεκτρικής ενέργειας για κτίρια / οίκους

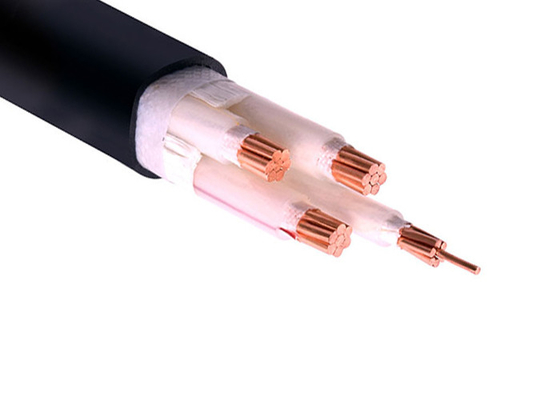

NYCY NYCY Ηλεκτρικό καλώδιο ανθεκτικό στη φωτιά για κτίρια / καλωδίωση σπιτιών

TDK (τίτλος, περιγραφή, λέξεις-κλειδιά)

Τίτλος: NYY-FE Ανθεκτικά καλώδια για κτίρια
Περιγραφή: Η Shanghai Shenghua παρέχει πυρόστακτα καλώδια NYY-FE με πιστοποίηση IEC 60502 με μόνωση XLPE και περίβλημα LSZH για ασφάλεια σε ψηλά κτίρια, μηδενική τοξικότητα,και 90+ λεπτά ακεραιότητα κυκλώματος.
Κλειδιά λέξεων: NYY-FE ανθεκτικό στη φωτιά καλώδιο, LSZH καλώδιο ηλεκτρικής ενέργειας, XLPE μονωμένο καλώδιο, καλωδίωση κτιρίων, καλώδιο χωρίς αλογόντα, Shenghua καλώδιο ηλεκτρικής ενέργειας, CPR πιστοποιημένο καλώδιο

Τα ανθεκτικά σε πυρκαγιά καλώδια NYY-FE της Shanghai Shenghua: Η απόλυτη λύση ακεραιότητας κυκλώματος για την ασφάλεια υψηλών κτιρίων

Στα κρίσιμα πρώτα λεπτά μιας πυρκαγιάς, τα τυποποιημένα καλώδια αποτυγχάνουν καταστροφικά, λιώνουν σε τοξικό καπνό και κόβουν το ρεύμα στα συστήματα διάσωσης.Οι μηχανικοί καλωδίων του Shanghai Shenghua Power Group NYY-FE και NYCY ανθεκτικά σε φωτιά καλώδια για να αψηφήσουν αυτή τη μοίρα, συνδυάζοντας την τεχνολογία φραγμού από βλέννα, υλικά μηδενικού αλογονίου και αντοχή στη θερμότητα των 900 °C για να διατηρούν τα συστήματα έκτακτης ανάγκης σε λειτουργία όταν κάθε δευτερόλεπτο μετράει

Τριπλά στρώματα πυραυλικής άμυνας: το πρότυπο μηχανικής Shenghua

1. Κεντρικό Φάιργουολ Μίκα:

   • Οι αγωγοί χαλκού τυλιγμένοι σε ταινία μύκας αντέχουν σε θερμοκρασία 750 ° C + για 90+ λεπτά, διατηρώντας την ακεραιότητα του κυκλώματος κατά τη διάρκεια πυρκαγιάς ̇ υπερβαίνουν τα πρότυπα IEC 60331 και BS 6387


   • Σε αντίθεση με τα τυπικά καλώδια PVC, η μύκα αποτρέπει την έκθεση του αγωγού ακόμη και σε άμεση επαφή με τη φλόγα, εξασφαλίζοντας ότι οι συναγερμοί πυρκαγιάς και οι φωτισμοί εκκένωσης παραμένουν ενεργοί



2. XLPE + LSZH πανοπλία:

   • Η μόνωση από πολυαιθυλένιο (XLPE) με διασταυρούμενη σύνδεση επιτρέπει τη μακροχρόνια λειτουργία σε θερμοκρασία 90 °C (έναντι του ορίου των 70 °C του PVC), αντέχει στην ηλεκτρική υποβάθμιση και τις θερμοκρασίες βραχυκυκλώματος έως 250 °C


   • Η επικάλυψη LSZH (Low Smoke Zero Halogen) μειώνει τις εκπομπές τοξικών αερίων σε < 0,5% HCl (ανά IEC 60754-1) και την πυκνότητα καπνού σε > 60% διαπερατότητα φωτός (IEC 61034),κρίσιμη για την ορατότητα κατά τις εκκενώσεις



3. Πυροσβεστική θωράκιση:

   • Η θωράκιση από χάλυβα (για πολυπυρήνες) ή αλουμινένιο σύρμα (μονοπυρήνες) προσθέτει μηχανική προστασία, ενώ πληροί τις ταξινόμηση ZA/ZB/ZC/ZD για την καθυστέρηση της φλόγας



Πιστοποιημένο για εφαρμογές που σώζουν ζωές

Τα καλώδια της Shenghua συμμορφώνονται με τους αυστηρούς κανονισμούς της ΕΕ μετά το Grenfell, συμπεριλαμβανομένων:

• CPR Euroclass B2ca: 40% χαμηλότερες εκπομπές καπνού από τις απαιτούμενες


• BS 7671 Τροποποίηση 2: Υποχρεωτικό για τα συστήματα ασφάλειας των ψηλών ορόφων του Ηνωμένου Βασιλείου


• IEC 60331 & EN 50200: Επικυρωμένη ακεραιότητα κυκλώματος 180 λεπτών (ειδική ικανότητα FE180)



Πλεονεκτήματα εγκατάστασης: ακρίβεια για πολύπλοκα έργα

• Ευελιξία κάμψης: Τα καλώδια με πολλούς πυρήνες απαιτούν μόνο 15 φορές κάμψεις εξωτερικής διαμέτρου (έναντι 20 φορές για μονοπυρήνες), διευκολύνοντας τη διαδρομή σε στενούς χώρους


• Υπερ-μηδενική ανθεκτικότητα: Η προθερμοποίηση επιτρέπει την εγκατάσταση σε θερμοκρασία -30 ° C, με σταθερότητα λειτουργίας από -40 ° C έως 90 ° C


• Χρωματικά κωδικοποιημένοι αγωγοί: Απλοποιημένη ευθυγράμμιση καλωδίων σύμφωνα με τα πρότυπα BS/IEC (π.χ. 5 πυρήνες: Μπλε/Μαύρο/Μαύρο/Γκρι/Κίτρινο-Πράσινο)



Τεχνικές προδιαγραφές: Shenghua NYY-FE Cables

Προσαρμόσιμες εγκάρσιες τομές: 1,5 mm2 έως 630 mm2

.

Γιατί οι παγκόσμιοι αρχιτέκτονες εμπιστεύονται την Shenghua

• Μελέτη περίπτωσης: Παιδικό Νοσοκομείο του Βερολίνου: Απορρίφθηκε από 3 προμηθευτές πριν επιλέξει τα καλώδια NYY-FE της Shenghua για επαληθευμένη ανθεκτικότητα σε πυρκαγιά 90 λεπτών από τρίτο μέρος
  1
  .
• 30ετή κληρονομιά: παραγωγή με πιστοποίηση CE/RoHS/CCC/KEMA με παγκόσμια παράδοση 15 ημερών
  5
  .
• Βιωσιμότητα: Τα υλικά χωρίς αλογόνες μειώνουν την τοξικότητα του περιβάλλοντος κατά την απόρριψη ή την πυρκαγιά
  6

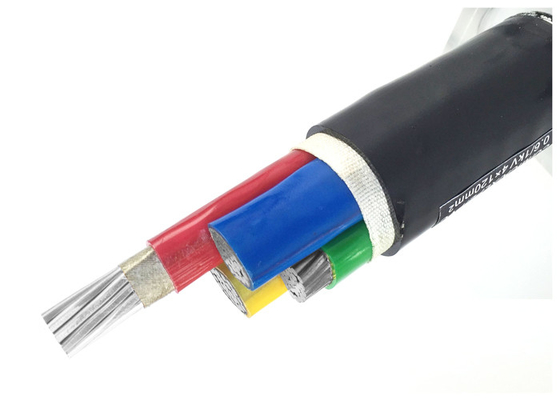

Εφαρμογή: XLPE Isolated LSZH Power Cable που χρησιμοποιείται για καλωδίωση σπιτιών, παροχή ρεύματος και άλλες κατασκευαστικές ανάγκες.

Πυροστασία καλώδια

Καλώδια συναγερμού πυρκαγιάς 225V SR μονωμένα και LSZH

300V Mica+LSZH μονωμένα & LSZH καλώδια συναγερμού πυρκαγιάς

225 SR Ασφραγισμένα & LSZH καλώδια συναγερμού πυρκαγιάς BMK*

300/500V SR μονωμένα & LSZH καλώδια συναγερμού πυρκαγιάς

300/500V ΜΙΚΑ+XLPE μονωμένα & LSZH καλώδια συναγερμού πυρκαγιάς

Ηλεκτρονικός αγωγός: Κατηγορία 1/2 κατεψυγμένα άπλυτα στερεά ή νήματα χαλκού, τα οποία σχηματίζονται σε τελικό αγωγό στις μηχανές κατεψυγμού υπό αυστηρή εποπτεία ποιότητας.

Μόνωση: Συνδυασμός πολυαιθυλενίου με διασταυρούμενη σύνδεση ή PVC μονώνεται πάνω από τους αγωγούς με διαδικασία ακονισμού.Οι πρώτες ύλες και τα πάχους της μόνωσης διατηρούνται σύμφωνα με τα πρότυπα και συμμορφώνονται με τα πρότυπα IEC60502/BS7870 ανάλογα με την περίπτωση..

Το Xlpe Isolated Power Cable προσδιορίζεται είτε από το χρώμα είτε από αριθμούς ως εξής:
Αριθμός πυρήνων Ταυτοποίηση
Παλιά κωδικοποίηση χρώματος Νέα κωδικοποίηση χρώματος σύμφωνα με το BS
1 Κόκκινο ή Μαύρο Καφέ ή Μπλε
2 Κόκκινο & Μαύρο Καφέ, Μπλε
3 Κόκκινο, Κίτρινο Μπλε Καφέ, Μαύρο, Γκρίζο
4 Κόκκινο, Κίτρινο, Μπλε & Μαύρο Μπλε, Καφέ, Μαύρο, Γκρίζο
5 Κόκκινο, κίτρινο, μπλε, μαύρο, Y/G Μπλε, καφέ, μαύρο, γκρι & Y/G

Ασπίδα: Όταν απαιτείται θωράκιση, η θωράκιση αποτελείται από ένα μόνο στρώμα κυλίνδρων ατσάλινων καλωδίων/κυλίνδρων ταινιών ατσάλινου.
Η πανοπλία εφαρμόζεται ελικοειδώς σύμφωνα με τα πρότυπα.
Τα μονοπυρήνια καλώδια είναι θωρακισμένα με σύρματα αλουμινίου ή χαλκού με βάση τις απαιτήσεις.

Εξωτερικό κάλυμμα: Τα τυποποιημένα καλώδια κατασκευάζονται από εξωποιημένο μαύρο PVC.
Για την εξωτερική επένδυση των καλωδίων χρησιμοποιούνται ειδικές ενώσεις FR, FRLS, FRRT, LSF, MDPE, ώστε να ανταποκρίνονται στις ειδικές απαιτήσεις του πελάτη.

Χαρακτηριστικά λειτουργίας

1, Επιτρεπόμενη μακροχρόνια θερμοκρασία λειτουργίας του αγωγού καλωδίου ≤ 70°C
2Η μέγιστη θερμοκρασία λειτουργίας του καλωδίου σε περίπτωση βραχυκυκλώματος (ο μεγαλύτερος χρόνος διαρκείας δεν υπερβαίνει τα 5 δευτερόλεπτα): ≤300 mm2 καλωδιακού αγωγού ≤160°C, ≥300 mm2 καλωδιακού αγωγού ≤ 140°C.
3Η θερμοκρασία τοποθέτησης πρέπει να είναι άνω των 0°C.Η επιτρεπόμενη ακτίνα κάμψης του καλωδίου:για το μη θωρακισμένο καλώδιο με έναν πυρήνα, πρέπει να είναι τουλάχιστον 20 φορές μεγαλύτερη από την εξωτερική διάμετρο του· για το μη θωρακισμένο καλώδιο με πολλούς πυρήνες,πρέπει να είναι τουλάχιστον 15 φορές μεγαλύτερη από την εξωτερική διάμετρο του
4, με ιδιότητες επιβράδυνσης της φλόγας,ZA,ZB,ZC,ZD είναι 4 τύποι
5Το προϊόν εφαρμόζεται σε αγωγούς μεταφοράς και διανομής 50 Hz AC με ονομαστική τάση 0,6/1KV
