Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Insualtion: | PVC | βελονί: | PVC |
|---|---|---|---|
| Material: | Copper | Τύπος αγωγού: | Τάξη 2 |
| Αφαιρεί τον πυρήνα το αριθ.: | 2 έως 61 | Μέγεθος: | 0.75mm2 σε 10mm2 |
| Σχήμα αγωγού: | Γύρω | Χρώμα: | Μαύρο ή γκρι |

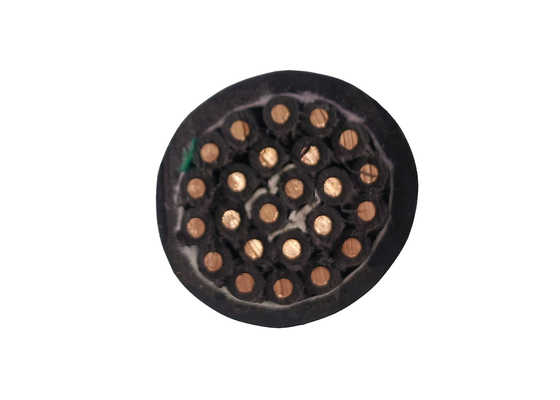

Πολυπυρήνες 1.5mm2 μη θωρακισμένο καλώδιο ελέγχου χαλκού PVC κάλυψη πρότυπο IEC
Εφαρμογή
Κατάλληλο για τοποθέτηση σε εσωτερικούς χώρους, σε τάφρους καλωδίων, αγωγούς ή σε άλλες ειδικές περιπτώσεις.
Κατασκευή
Διοδηγός: Διοδηγός χαλκού, κλάσης 2
Ενσωμάτωση: PVC
Κάλυψη: PVC
Τύπος
Πρότυπο IEC: IEC 60227, IEC 60228
Κινέζικο πρότυπο: GB9330
Άλλα πρότυπα όπως BS,DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα
Διάταξη:
Μέγιστη θερμοκρασία του αγωγού: κάτω των κανονικών (70°C), έκτακτης ανάγκης (100°Cή βραχυκύκλωμα σε συνθήκες που δεν υπερβαίνουν τα 5 s (160°C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0 °C, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 6 x υπερβολική δόση καλωδίου
Πιστοποιητικό
CE, RoHS, CCC, KEMA και πολλά άλλα κατόπιν αιτήματος
Προδιαγραφές
| Διάμετρος Περιοχή mm2 |
Δάχος Απομόνωση mm |
Δάχος Χάλυβα ταινία mm |
Δάχος Κάλυψη mm |
Συνολική διάμετρος χμ |
Ελάχιστη αντίσταση μόνωση σε 70°C MΩ/km |
Αντίσταση Max.D.C. των 20°C MΩ/km |
Περίπου βάρος (kg/km) |
|
| ελάχιστο | μέγιστο | |||||||
| 4x2.5 | 0.8 | 2x0.2(0.3) | 1.5 | 13.4 | 16.1 | 0.001 | 7.41 | 450 |
| 4x4 | 0.8 | 2x0.2(0.3) | 1.5 | 14.4 | 17.4 | 0.0085 | 4.61 | 505 |
| 4x6 | 0.8 | 2x0.2(0.3) | 1.5 | 15.6 | 18.8 | 0.007 | 3.08 | 619 |
| 4x10 | 1 | 2x0.2(0.3) | 1.7 | 19.4 | 23.5 | 0.0065 | 1.83 | 947 |
| 5x2.5 | 0.8 | 2x0.2(0.3) | 1.5 | 14.3 | 17.2 | 0.001 | 7.41 | 506 |
| 5x4 | 0.8 | 2x0.2(0.3) | 1.5 | 15.4 | 18.6 | 0.0085 | 4.61 | 586 |
| 5x6 | 0.8 | 2x0.2(0.3) | 1.7 | 16.7 | 20.2 | 0.007 | 3.08 | 737 |
| 5x10 | 1 | 2x0.2(0.3) | 1.7 | 21 | 25.4 | 0.0065 | 1.83 | 1125 |
| 7x0.75 | 0.6 | 2x0.2(0.3) | 1.5 | 11.8 | 14.2 | 0.012 | 24.5 | 317 |
| 7x1.0 | 0.6 | 2x0.2(0.3) | 1.5 | 12.2 | 14.7 | 0.011 | 18.1 | 425 |
| 7x2.5 | 0.7 | 2x0.2(0.3) | 1.5 | 13.5 | 16.3 | 0.01 | 7.41 | 554 |
| 7x4 | 0.8 | 2x0.2(0.3) | 1.5 | 15.2 | 18.4 | 0.0085 | 4.61 | 701 |
| 7x6 | 0.8 | 2x0.2(0.3) | 1.7 | 18 | 21.7 | 0.007 | 3.08 | 900 |
| 7x10 | 1 | 2x0.2(0.3) | 1.7 | 22.7 | 27.4 | 0.0065 | 1.83 | 1397 |
| 10x0.75 | 0.6 | 2x0.2(0.3) | 1.5 | 13.8 | 16.7 | 0.012 | 24.5 | 449 |
| 10x1 | 0.6 | 2x0.2(0.3) | 1.5 | 14.4 | 17.4 | 0.011 | 18.1 | 558 |
| 10x1.5 | 0.7 | 2x0.2(0.3) | 1.5 | 16.1 | 19.5 | 0.011 | 12.1 | 753 |
| 10x2.5 | 0.8 | 2x0.2(0.3) | 1.7 | 18.8 | 22.7 | 0.01 | 7.41 | 956 |
| 10x4 | 0.8 | 2x0.2(0.3) | 1.7 | 20.5 | 24.8 | 0.0085 | 4.61 | 1203 |
| 10x6 | 0.8 | 2x0.2(0.3) | 1.7 | 22.5 | 27.1 | 0.007 | 3.08 | 1534 |
Χαρακτηριστικά λειτουργίας
Ονομαστική τάση U0/U: 450/750V
Επιτρεπόμενη μέγιστη συνεχής θερμοκρασία λειτουργίας του αγωγού:
Μόνωση από PVC: 70°C
Σε περίπτωση βραχυκυκλώματος (μέγιστος χρόνος διάρκειας 5 δευτερόλεπτα) το μέγιστο
θερμοκρασία του αγωγού όχι μεγαλύτερη από:
Μόνωση από PVC: 160°C.
θερμοκρασία περιβάλλοντος εγκατάστασης τουλάχιστον 0 °C.
