Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Πρότυπο προϊόντος: | Στάλ καλώδιο | Υλικό αγωγού: | Αργίλιο, Al |
|---|---|---|---|
| Υλικό μόνωσης: | XLPE | Τύπος πανοπλίας: | ΣΤΑ |
| Κέντρα: | 3 Πυρήνα | Τετάρτη: | MV, 15kV |
| Έγινε πρότυπο: | ΤΟ IEC, BS, ΕΊΝΑΙ, VDE | Εγγύηση: | Δύο χρόνια |
| εταιρία: | ομάδα shenghua | Ετικέτα: | Διάδρομο |
| Επισημαίνω: | Εύκαμπτη θωρακισμένη καλωδίωση καλωδίων XLPE,240mm2 εύκαμπτη θωρακισμένη καλωδίωση καλωδίων,15kV θωρακισμένο καλώδιο καλωδίων |
||
Διαρθρώσεις:

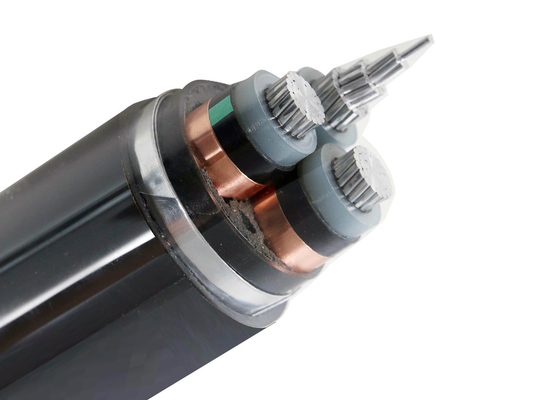

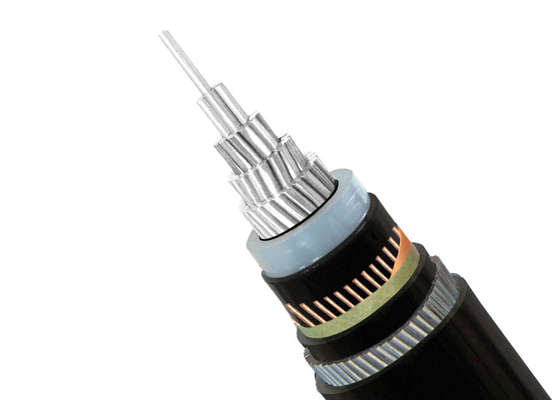

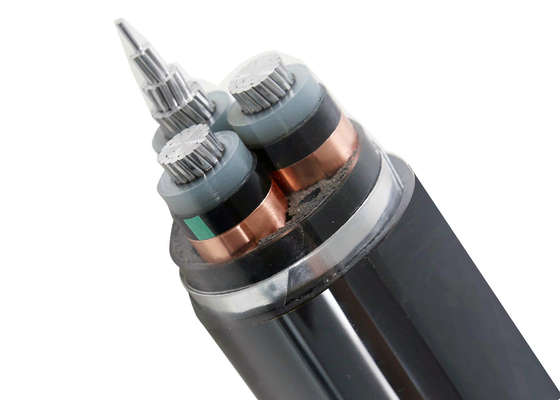

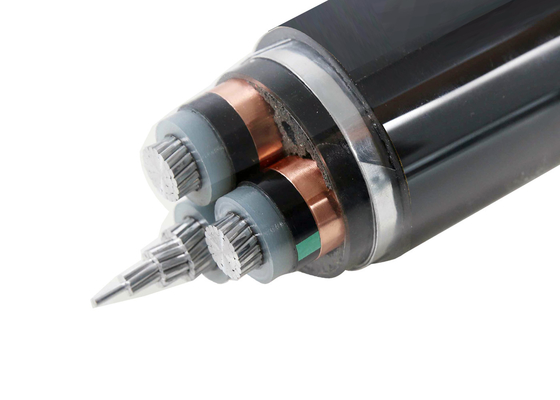

Εσωτερικό στρώμα ημιαγωγού υλικού, Κεντρική μόνωση από πολυαιθυλένιο, Εξωτερικό στρώμα ημιαγωγού υλικού, Εικόνα από χαλκό ταινία,Συμπληρώματα λωρίδας, νήματος ή χαρτιούΜη υφασμένα είδηκασέτα ραπ,Άλλες συσκευέςΕσωτερική επικάλυψη από PVC, θωράκιση από γαλβανισμένη ταινία από χάλυβα, συνολική κάλυψη από πολυβινυλοχλωρίδιο (PVC) ή FR-PVC, PE, LSOH
Εφαρμογές:
Χρησιμοποιείται σε σταθμούς μετασχηματιστών, μπλοκ διακόπτη, σε εργοστάσια ηλεκτρικής ενέργειας και βιομηχανικές εγκαταστάσεις.
Καλώδιο ηλεκτρικής ενέργειας μέσης τάσης για στατική εφαρμογή στο έδαφος, εντός και εκτός εγκαταστάσεων, εξωτερικά, σε καλώδια καλωδίων, στο νερό,σε συνθήκες όπου τα καλώδια δεν εκτίθενται σε μεγαλύτερη μηχανική πίεση και ελαστική πίεση.
Λόγω του πολύ χαμηλού συντελεστή διαλεκτρικής απώλειας του, ο οποίος παραμένει σταθερός καθ' όλη τη διάρκεια της ζωής του, και λόγω των εξαιρετικών μονωτικών ιδιοτήτων του υλικού XLPE,με βάρος που υπερβαίνει το 50 W,, το καλώδιο έχει υψηλή αξιοπιστία λειτουργίας.
Πρότυπα:
Διεθνές: IEC 60502, IEC 60228, (IEC 60332-3 για ZR-YJV)32, ZR-YJV72μόνο)
Κίνα: GB/T 12706, (GB/T 18380-3 για ZR-YJV)32, ZR-YJV72μόνο)
Άλλα πρότυπα όπως BS,DIN και ICEA κατόπιν αιτήματος
Κωδική ονομασία:
YJ: Μόνωση XLPE
L: Αλουμινένιο αγωγό
V: Κάλυψη από PVC
32:Ατσάλινα σύρματα θωράκισης
22:Ατσάλινη ταινία θωράκισης
72: Αλουμινένιο σύρμα θωράκισης1 πυρήνας
62: Ατσάλινη ταινία θωράκισης
ZR: Ανθεκτική στη φλόγα
| MV ((11kv 15kv 33kv) Καλώδιο ηλεκτρικής ενέργειας | ||
| Πρότυπο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Αριθμός πυρήνα | Περιοχή της διατομής του αγωγού ((mm2) |
| xlpe μόνωση | 1 πυρήνας 3 πυρήνες | 10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Κύκλος Cu | ||
| Δικτύωση ηλεκτρικής ενέργειας με κάλυψη από PVC | ||
| YJV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
| YJV32, YJV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
| Αλ Κόρ | ||
| YJLV, NA2XSY· καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC | ||
| YJLV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
| YJLV32, YJLV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
Τεχνικά δεδομένα:
Μέγιστη θερμοκρασία του αγωγού: κάτω από τη φυσιολογική (90ΟΓ), έκτακτης ανάγκης (130ΟΓ) ή βραχυκύκλωμα σε συνθήκες που δεν υπερβαίνουν τα 5 s (250°C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0ΟC, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 15 x υπερβολική δόση καλωδίου για ενιαίο πυρήνα
12 x καλώδιο O.D για πολυπυρήνες
| Δοκιμαστική τάση | 6 / 10 kV | [kV] | 21 / 5 λεπτά. |
| 12 / 20 kV | [kV] | 42 / 5 λεπτά. | |
| 18 / 30 kV | [kV] | 63 / 5 λεπτά. | |
| Πεδίο θερμοκρασίας | σε κίνηση | -5°C έως +70°C | |
| σταθερό | -20°C έως +70°C | ||
| Θερμοκρασία λειτουργίας | βραχυκύκλωμα | °C | 250 |
| Χρόνος βραχυκυκλώματος | Μαξ. | [sec] | 5 |
| Ράδιο κάμψης | ελάχιστο. | x διάμετρος | 15 |
| Πυροδοσία | πρότυπο | EN 60332-1-2 |
Πιστοποιητικό
ISO,CE, KEMAΗ IEC,RoHS, CCC,Π3Κκαι άλλα σε αίτηση.
