| Όνομα μοντέλου: | Θωρακισμένο καλώδιο PVC | Διορισμένη τάση: | 00,6/1kv |
|---|---|---|---|
| Απομόνωση: | PVC | Διοικητής: | Αλουμίνιο |
| Τεθωρακισμένο: | Σιδηρουργικές θωράκιση | Μέγεθος: | 1.0 - 630 SQMM |
| Κέντρα: | Πολυπυρήνες | Κεφαλή: | PVC |
| Προδιαγραφές: | ΤΟ IEC/ΟΙ BS/ΕΊΝΑΙ/VDE | Εγγύηση: | 2 έτη |
| εταιρία: | ομάδα shenghua | Ετικέτα: | Διάδρομο |
| Επισημαίνω: | 0.6/1kV θωρακισμένο καλώδιο χάλυβα,Μονωμένο PVC θωρακισμένο καλώδιο χάλυβα,Θωρακισμένο καλώδιο ανοξείδωτου PVC |
||

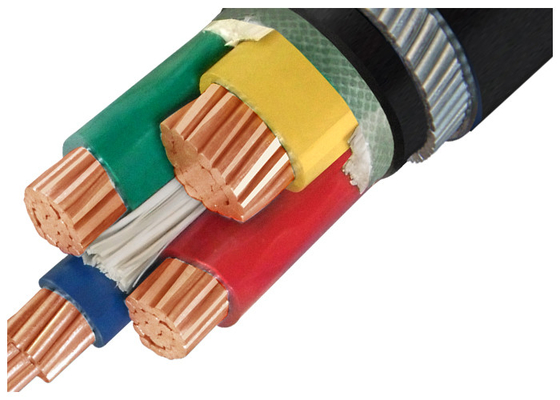

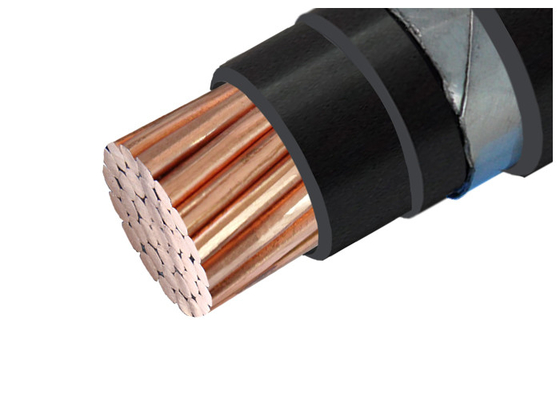

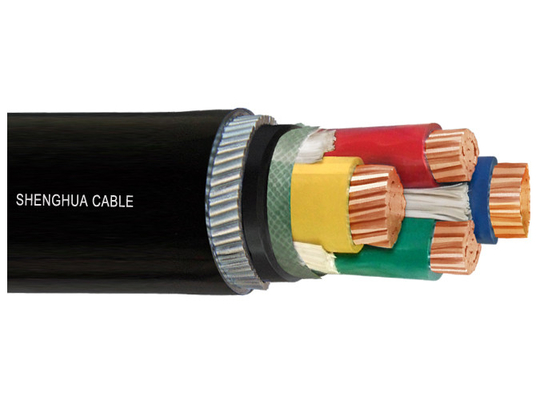

Ηλεκτρικό καλώδιο με μόνωση από PVC
| Τύπος |
Περιγραφή του καλωδίου
|
Κύρια εφαρμογές
|
|
| Πυρήνας CU | Πυρήνας AL | ||
| VV | Επενδύσεις | Κέντρο χαλκού/αλουμινίου, απομονωμένο από PVC, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC | Τα μη θωρακισμένα καλώδια PVC είναι κατάλληλα για τοποθέτηση σε εσωτερικούς χώρους, σε τάφρους καλωδίων, σε ράφους καλωδίων και σε σωλήνες. |
| ΒΙ | Επικεφαλής | Κέντρο από χαλκό/αλουμίνιο, απομονωμένο από PVC, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE | |
| VV22 | VLV22 | Κέντρο από χαλκό/αλουμίνιο, απομονωμένο από PVC, θωρακισμένο με ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC | Τα καλώδια PVC με ατσάλινη ταινία είναι κατάλληλα για κάθετη ταφή.Μπορούν να αντέξουν μέτρια θετική πίεση,δεν μπορούν να αντέξουν δυνάμεις έντασης. |
| VV23 | VLV23 | Κέντρο από χαλκό/αλουμίνιο, απομονωμένο από PVC, θωρακισμένο με ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PE | |
| VV32 | VLV32 | Κέντρο χαλκού/αλουμινίου, απομονωμένο από PVC, θωρακισμένο με λεπτό σύρμα χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC | Τα καλώδια PVC με θωρακισμένο λεπτό χάλυβα χρησιμοποιούνται σε περίπτωση μεγάλης διαφοράς επιπέδων ή κάθετης εγκατάστασης και μπορούν να κάνουν κάθετη ταφή. Μπορούν να αντέξουν μέτρια θετικές πιέσεις και δυνάμεις έντασης. |
| VV33 | VLV33 | Κέντρο από χαλκό/αλουμίνιο, απομονωμένο από PVC, θωρακισμένο με λεπτό σύρμα χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PE | |
| VV42 | VLV42 | Κέντρο χαλκού/αλουμινίου, απομονωμένο από PVC, θωρακισμένο με παχύ σύρμα χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC | Τα καλώδια PVC με παχύ σίδηρο είναι κατάλληλα για κάθετη εγκατάσταση και μπορούν να τοποθετηθούν στο νερό ή στον βυθό της θάλασσας. |
| VV43 | VLV43 | Κέντρο από χαλκό/αλουμίνιο, απομονωμένο από PVC, θωρακισμένο με παχύ σύρμα χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PE | |
Δομή καλωδίου
Διοδηγός: Αλουμίνιο στερεό ή με ράβδους
Μόνωση: Πολυαιθυλένιο (XLPE) ή χλωριούχο πολυβινύλιο (PVC)
Γεμιστήρας: νήμα πολυπροπυλενίου με κολλητική ταινία
Συνδετικό: ταινία σύνδεσης
Εσωτερική κάλυψη: Χλωριούχο πολυβινύλιο (PVC)
Ποσότητα: Ζυγισμένα καλώδια από χάλυβα με θωράκιση ή ταινίες από χάλυβα με θωράκιση
Κάλυψη: Χλωριούχο πολυβινύλιο (PVC)
Χρήση χαρακτηριστικού
Η θερμοκρασία λειτουργίας του καλωδίου για μεγάλο χρονικό διάστημα δεν πρέπει να υπερβαίνει τους 70 oC.
Όταν ο πυρήνας βρίσκεται σε βραχυκύκλωμα (μέγιστο 5 δευτερόλεπτα), η θερμοκρασία δεν πρέπει να υπερβαίνει τους 160 oC.
α.Για ένα μόνο μη θωρακισμένο καλώδιο, δεν είναι μικρότερο από 20 φορές την εξωτερική διάμετρο.
β.Για θωρακισμένο καλώδιο με έναν πυρήνα, δεν είναι μικρότερο από 15 φορές την εξωτερική διάμετρο.
γ.Για μη θωρακισμένα πολυπυρηνικά καλώδια, δεν είναι μικρότερο από 15 φορές την εξωτερική διάμετρο.
δ.Για πολυπυρηνικά θωρακισμένα καλώδια, δεν είναι μικρότερο από 12 φορές την εξωτερική διάμετρο.
Προδιαγραφές
IEC60502, BS6346, VDE, AS/NZS, UL, κλπ. ή ως αίτημα του πελάτη.
Η ονομαστική τάση ((kV):
1η τάξη 0.6/1 1.8/3 3.6/6 6/10 8.7/15 12/20 18/30 21/35
2η τάξη 1/1 3/3 6/6 8.7/10 12/15 18/20 - 26/35
Αριθμός πυρήνων:
1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 και ούτω καθεξής.
Σημείωση:
1. Μόνο ένα μέρος των καλωδίων παρατίθεται στον πίνακα.
2Τα καλώδια μπορούν να προμηθευτούνται με μια σειρά από μονότροπους ή πολυτρόπους.
3Ειδικά σχεδιασμένη δομή καλωδίων είναι διαθέσιμη κατόπιν αιτήματος.
Πρώτον, όλα τα καλώδια για εξαγωγή είναι καλά συσκευασμένα και προστατευμένα από ξύλινο τύμπανο ή ξύλινο και χάλυβα τύμπανο.
Το υλικό συσκευασίας εξαρτάται από το βάρος και το μέγεθος του καλωδίου.
Οι καλές πληροφορίες, οι πληροφορίες του κατασκευαστή και οι πληροφορίες του πελάτη εκτυπώνονται σταθερά σε κάθε μέγεθος τύμπανο.
Δεύτερον, αφού τα καλά συσκευασμένα βαρέλια καλωδίων αποσταλούν στο λιμάνι της θάλασσας, φορτώνονται σε δοχεία 20 FT ή 40 FT.καμία κίνηση κατά τη διάρκεια της θαλάσσιας μεταφοράς.
Το μέγεθος του εμπορευματοκιβωτίου επιλέγεται ανάλογα με το βάρος των συνολικών φορτωμένων εμπορευμάτων ή ανάλογα με τις απαιτήσεις του πελάτη.
