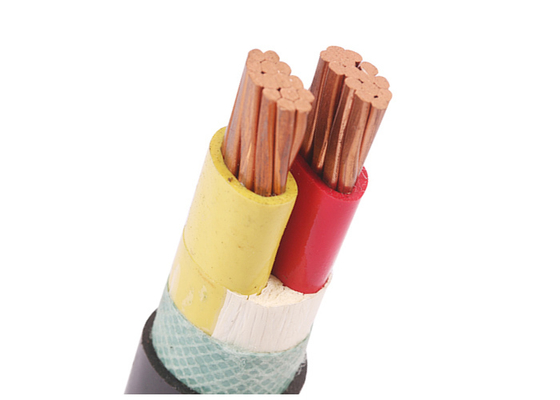

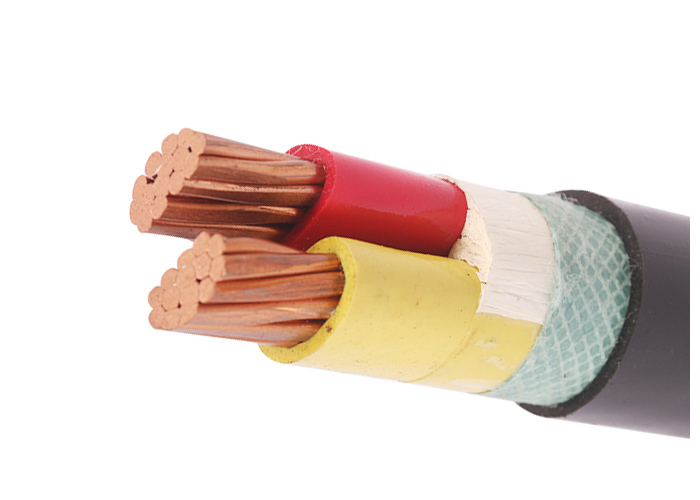

Shenghua 21/35kV XLPE καλώδιο ρεύματος
| Ειδικότητα |
Αξία |
| Τύπος |
Μεμονωμένο καλώδιο ρεύματος XLPE |
| Ειδικότητα |
Χαμηλή τάση |
| Εικονική οθόνη |
Ημιαγωγός |
| Δείγμα |
Ελεύθερος |
| Χρώμα μόνωσης |
Κίτρινο, μπλε |
| Πλεονέκτημα |
Αντίσταση στην τριβή |
| Κεφαλή |
PVC ή FR-PVC τύπου ST2 έως IEC 60502, μαύρο |
| Εικόνα |
Τεκέτα χαλκού |
| Εταιρεία |
Ομίλος Shenghua |
| Ετικέτα |
Διάδρομο |
Σενγκχούα XLPE Απομονωμένο καλώδιο ηλεκτρικής ενέργειας 21/35kV: Σχεδιασμένο για ακραία περιβάλλοντα όπου τα άλλα αποτυγχάνουν
Στις βιομηχανικές ζώνες υψηλής υγρασίας, τις μεταλλευτικές δραστηριότητες και τα παράκτια δίκτυα ηλεκτρικής ενέργειας, η αντοχή των καλωδίων επηρεάζει άμεσα τη συνέχεια της λειτουργίας.Το μονωμένο καλώδιο ρεύματος 21/35kV XLPE της Shenghua προσφέρει απαράμιλλη αντοχή στη μηχανική φθορά, χημική διάβρωση και θερμική πίεση έχουν αποδειχθεί σε περισσότερες από 60 χώρες σε έργα όπως το έξυπνο δίκτυο Surabaya της Ινδονησίας (μηδενικές αποτυχίες από το 2023).
Γιατί το Ανθεκτικό στην Αβραίωση Σχέδιο της Shenghua θέτει νέα πρότυπα
-
Τριπλά στρώματα άμυνας ενάντια στη σωματική υποβάθμιση
- Διοικητής:Συγκινημένο αλουμίνιο με ράβδους (IEC 60228 κατηγορία 2), μειώνοντας το κόστος εγκατάστασης κατά 40% σε σχέση με το χαλκό, διατηρώντας παράλληλα τη συνεχή χωρητικότητα φόρτωσης 90 °C
- Απομόνωση:Το νανοενισχυμένο XLPE αντέχει σε ακτίνες βραχυκυκλώματος 250 °C (≤5 δευτερόλεπτα) και αντέχει στην υποβάθμιση του όζοντος/υαλοειδών ̇ παρατείνει τη διάρκεια ζωής κατά 30% σε σχέση με το κανονικό XLPE
- Κάλυψη:Ενισχυμένο FR-PVC (IEC 60502 ST2) με πάχος 3,1 mm (μοντέλο 4 × 400 mm2), σχεδιασμένο για να αντέχει στην άμεση ταφή, το backfill πετρώματος και την τριβή των σωλήνων
-
Κριτική ασφάλεια για επικίνδυνα περιβάλλοντα
- Ανθεκτικότητα στη φωτιά:Διαθέσιμες για νοσοκομεία και σήραγγες επιλογές χωρίς αλογόνη (LSOH) που μειώνουν την τοξικότητα του καπνού σύμφωνα με την IEC 60332/60754
- Ανθεκτικότητα στη διάβρωση:Το στρώμα XLPE εξουδετερώνει το αλκαλικό νερό, τα οξέα και τα αλκαλικά, ιδανικό για χημικές εγκαταστάσεις και υπεράκτιες αιολικές εγκαταστάσεις
-
Ενεργειακή Απόδοση από Σχεδιασμό
- Υπερ-χαμηλή αντίσταση:Το μοντέλο 4×400mm2 επιτυγχάνει 0,0778Ω/km, μειώνοντας τις απώλειες μετάδοσης κατά 12-18% έναντι των μέσων του κλάδου
- Βελτιωμένη ροή ρεύματος:4×185mm2 διαμόρφωση μεταφέρει 305A υπόγεια (όργανο εδάφους), τροφοδοσία βαρέων μηχανημάτων χωρίς υποβάθμιση
Τεχνική υπεροχή σε σενάρια υψηλής πίεσης
| Εφαρμογή |
Λύση Shenghua |
Δεδομένα απόδοσης |
| Εργασίες εξόρυξης |
Ατσάλινα θωρακισμένα μοντέλα, ανθεκτικά στην τριβή από βράχια και στην πρόσκρουση |
Ράδιο κάμψης ≤ 15 × OD· ανοχή βραχυκυκλώματος 250 °C |
| Παραλιακοί υποσταθμοί |
Ανθεκτικό στα αλατιστικά XLPE + ερμητική σφραγίδα |
0.164Ω/km αντίσταση (4×185mm2) · συνεχές φορτίο 90°C |
| Αστικά υπόγεια δίκτυα |
Η κάλυψη FR-PVC αποτρέπει τη βλάβη κατά την κατεύθυνση της γεώτρησης |
3Δοκιμή διηλεκτρικής ισχύος 0,5 kV/5 min· διάρκεια ζωής 30 ετών |
Παγκόσμια συμμόρφωση και προσαρμογή
- Πιστοποιητικά:CE, KEMA, RoHS, με δοκιμές κατά παραγγελία για BS/DIN/ICEA
- Προσαρμοσμένες λύσεις:Ανθεκτικές στους τερμίτες επικάλυψεις, LSOH Αρκτικής κλάσης (-40°C) και προσαρμοσμένη θωράκιση (SWA/STA) για σεισμικές ζώνες
Η ηγεσία της Shenghua στην κατασκευή
- Κλίμακα:5,000+ εργαζόμενοι, εργοστάσια πιστοποιημένα ISO 9001/14001, δυναμικότητα 15.000 km/μήνα
- Παγκόσμια Εφοδιαστική:Δαμασκό από ξύλο συσκευασία (MOQ 200m); 30% προκαταβολή πριν από την παραγωγή, 70% πριν από την αποστολή
Εφαρμογές με μονωμένα καλώδια ηλεκτρικής ενέργειας XLPE
Το προϊόν αυτό χρησιμοποιείται σε γραμμές μεταφοράς και διανομής ενέργειας με αυξημένη τάση.αλλά έχει επίσης ισχυρή αντοχή στην χημική διάβρωση, θερμική γήρανση και περιβαλλοντική πίεση.
Κατασκευή μονωμένων καλωδίων ηλεκτρικής ενέργειας XLPE
- Διοικητής:Συμπληκτικός αλουμινένιος αγωγός, Cl.2 σύμφωνα με την IEC 60228
- Απομόνωση:XLPE (διασταυρωμένο πολυαιθυλένιο) σε θερμοκρασία 90 °C
- Κάλυψη:PVC ή FR-PVC τύπου ST2 έως IEC 60502, μαύρο
Πρότυπα για μονωμένα καλώδια ηλεκτρικής ενέργειας XLPE
- Διεθνές:Δελτίο ΕΚΑΧ αριθ.
- Κίνα:GB/T 12706, (GB/T 18380-3 μόνο για το ZR-YJLV)
- Άλλα πρότυπα:όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα για μονωμένα καλώδια ηλεκτρικής ενέργειας XLPE
- Ονομαστική τάση:21/35 ((36) kV
- Μέγιστη θερμοκρασία του αγωγού:σε φυσιολογικές (90°C), σε καταστάσεις έκτακτης ανάγκης (130°C) ή σε συνθήκες βραχυκυκλώματος όχι περισσότερο από 5 δευτερόλεπτα (250°C)
- Ελάχιστη θερμοκρασία περιβάλλοντος:0°C, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
- Ελάχιστη ακτίνα κάμψης:20 x υπερβολική δόση καλωδίου για μονοπυρήνα, 15 x υπερβολική δόση καλωδίου για πολυπυρήνα
Ειδικές προδιαγραφές για μονωμένα καλώδια ηλεκτρικής ενέργειας XLPE
| Ονομαστική διατομή του αγωγού (mm2) |
Αριθμός νημάτων/διάμετρος νημάτων από αγωγό (pc/mm) |
Δάχος μόνωσης (mm) |
Δυνατότητα εκτύπωσης |
Περίπου. |
Γενικά βάρος (kg/km) |
Μέγιστη αντίσταση DC του αγωγού (20°C) (Ω/km) |
Δοκιμαστική τάση AC (kV/5min) |
Διορισμός ρεύματος στον αέρα (A) |
Δυνατότητα ρεύματος στο έδαφος (A) |
| 4 × 4 |
Μισό-μισό.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
Μισό-μισό.76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1.38 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1.78 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2.52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/2.52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24 ώρες τη μέρα.52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/2.52 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
61/2.52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
61/2.97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
