Καλώδιο ρεύματος Shenghua XLPE μονώσεως 1kV | Αγωγός αλουμινίου & Παγκόσμια Πιστοποίηση
Προδιαγραφές Προϊόντος
| Χαρακτηριστικό |
Τιμή |
| Αγωγός |
Συμπαγής συστραμμένος αγωγός αλουμινίου, Κλ.2 σύμφωνα με το IEC 60228 |
| Μόνωση |
XLPE (διασυνδεδεμένο πολυαιθυλένιο) ονομαστικής τιμής 90°C |
| Θωράκιση Αγωγού |
Ημιαγωγός |
| Δείγμα |
Δωρεάν |
| Χρώμα Μόνωσης |
Κόκκινο, Κίτρινο, Μπλε |
| Θερμοκρασία Λειτουργίας |
90°C |
| Περίβλημα |
PVC ή FR-PVC τύπου ST2 σύμφωνα με το IEC 60502, μαύρο |
| Θωράκιση |
Ταινία χαλκού |
| Εταιρεία |
Shenghua Group |
| Μάρκα |
Sh Cable |

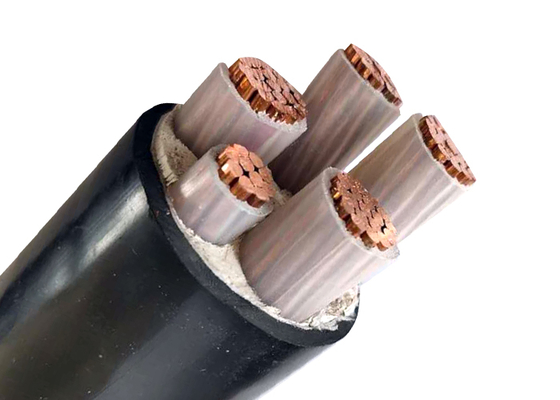

Καλώδιο ρεύματος XLPE μονώσεως με αγωγό αλουμινίου πολλαπλών πυρήνων Χαμηλής Τάσης 1kV
Η Shenghua Group επαναπροσδιορίζει την αξιοπιστία στη μετάδοση ισχύος χαμηλής τάσης (1kV) με τα καλώδια με μόνωση XLPE με αγωγό αλουμινίου, συνδυάζοντας την ελαφριά απόδοση, την ανθεκτικότητα σε ακραίες θερμοκρασίες και τις παγκόσμιες πιστοποιήσεις. Αξιόπιστα σε 60+ χώρες, αυτά τα καλώδια τροφοδοτούν κρίσιμες υποδομές από αστικά δίκτυα έως αγροκτήματα ανανεώσιμων πηγών ενέργειας.
Τριπλής Στρώσης Μηχανική για Απαράμιλλη Απόδοση
- Προηγμένη Αρχιτεκτονική Υλικών
- Αγωγός: Συμπαγής συστραμμένος αλουμινίου (IEC 60228 Class 2), μειώνοντας το βάρος κατά 60% σε σχέση με τον χαλκό και μειώνοντας το κόστος εγκατάστασης
- Μόνωση: XLPE (διασυνδεδεμένο πολυαιθυλένιο) ονομαστικής τιμής για συνεχή λειτουργία 90°C, έκτακτες ανάγκες 130°C και ανοχή βραχυκυκλώματος 250°C (≤5 δευτ.)--μεγαλύτερη διάρκεια ζωής από το PVC στην αντοχή στη θερμική γήρανση
- Περίβλημα: FR-PVC (IEC 60502 ST2) ή LSOH (Low Smoke Zero Halogen) επιλογές, παρέχοντας επιβράδυνση φλόγας και αντοχή στην υπεριώδη ακτινοβολία/χημικά για εσωτερική/εξωτερική χρήση
- Κρίσιμη Ασφάλεια & Συμμόρφωση
- Πιστοποιήσεις: CE, KEMA, RoHS και προσαρμοσμένες εγκρίσεις για τα πρότυπα IEC, GB/T 12706, BS, DIN και ICEA
- Πυρασφάλεια: Το περίβλημα LSOH ελαχιστοποιεί τις τοξικές αναθυμιάσεις κατά τη διάρκεια πυρκαγιών (συμμορφώνεται με το IEC 60754/61034), ιδανικό για νοσοκομεία και σήραγγες
- Ευελιξία Εγκατάστασης
- Ακτίνα Κάμψης: 15× OD καλωδίου (πολλαπλών πυρήνων) για στενούς χώρους
- Περιβαλλοντική Ανεκτικότητα: Απαιτείται προθέρμανση κάτω από 0°C; κατάλληλο για άμεση ταφή ή αγωγούς (εκτός από μαγνητικούς αγωγούς για καλώδια ενός πυρήνα)
Τεχνική Υπεροχή: Αποτελεσματικότητα με βάση τα δεδομένα
| Αγωγός (mm²) |
Μέγιστη Αντίσταση DC (Ω/km) |
Ονομαστική ένταση ρεύματος (Έδαφος, A) |
Βάρος (kg/km) |
Βασική Εφαρμογή |
| 4 × 185 |
0.164 |
305 |
3,091 |
Βιομηχανικές εγκαταστάσεις |
| 4 × 400 |
0.0778 |
445 |
5,840 |
Υποσταθμοί υψηλού φορτίου |
| 3 × 300 |
0.100 |
390 |
6,577 |
Σήραγγες μετρό & αστικά δίκτυα |
Εξοικονόμηση Ενέργειας: Εξαιρετικά χαμηλή αντίσταση (π.χ., 0.0778Ω/km για 4×400mm²) μειώνει τις απώλειες μετάδοσης κατά 10-15%
Παγκόσμιες Εφαρμογές: Τροφοδοσία Κρίσιμων Τομέων
- Αγροκτήματα Ανανεώσιμων Πηγών Ενέργειας: Οι αγωγοί αλουμινίου αντιστέκονται στη διάβρωση του εδάφους. Η μόνωση XLPE αντέχει από -40°C έως 130°C
- Υποδομές Έξυπνης Πόλης: Το περίβλημα LSOH εξασφαλίζει ασφάλεια σε πυκνοκατοικημένες περιοχές (νοσοκομεία, αεροδρόμια)
- Βιομηχανικές Ζώνες: Το περίβλημα FR-PVC προστατεύει από το λάδι και τη μηχανική καταπόνηση στα εργοστάσια
Γιατί ξεχωρίζει η Shenghua
- Κλίμακα Παραγωγής: 5000+ υπάλληλοι, πιστοποιήσεις ISO 9001/14001 και 15.000 km/μήνα παραγωγική ικανότητα
- Παγκόσμια Εμβέλεια: Εξαγωγές στην Ευρώπη, την Ασία, την Αφρική και την Αμερική με συσκευασία ξύλινου τυμπάνου για αποστολή χωρίς ζημιές
- Προσαρμογή: MOQ 200 μέτρα, 30% κατάθεση προ-παραγωγής και υποστήριξη για εξατομικευμένα πρότυπα (π.χ., αντοχή σε τερμίτες/τρωκτικά)
Κατασκευή
- Αγωγός: Συμπαγής συστραμμένος αγωγός αλουμινίου, Κλ.2 σύμφωνα με το IEC 60228
- Μόνωση: XLPE (διασυνδεδεμένο πολυαιθυλένιο) ονομαστικής τιμής 90°C
- Περίβλημα: PVC ή FR-PVC τύπου ST2 σύμφωνα με το IEC 60502, μαύρο
Εφαρμογές
Για τοποθέτηση σε εσωτερικούς και εξωτερικούς χώρους. Ικανό να αντέχει σε ορισμένη έλξη κατά την εγκατάσταση, αλλά όχι σε εξωτερικές μηχανικές δυνάμεις. Η τοποθέτηση καλωδίου ενός πυρήνα σε μαγνητικούς αγωγούς δεν επιτρέπεται.
Πρότυπα
- Διεθνή: IEC 60502-1, IEC 60228
- Κίνα: GB/T 12706, (GB/T 18380-3 μόνο για ZR-YJLV)
- Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά Δεδομένα
- Ονομαστική τάση: 21/35(36)kV
- Μέγιστη θερμοκρασία αγωγού: υπό κανονικές (90°C), έκτακτες (130°C) ή βραχυκυκλωματικές συνθήκες όχι περισσότερο από 5 s (250°C).
- Ελάχ. Θερμοκρασία περιβάλλοντος. 0°C, μετά την εγκατάσταση και μόνο όταν το καλώδιο είναι σε σταθερή θέση
- Ελάχ. Ακτίνα κάμψης: 20 x εξωτερική διάμετρος καλωδίου για μονόκλωνο, 15 x εξωτερική διάμετρος καλωδίου για πολυπύρηνο
Πιστοποιητικά
CE, RoHS, KEMA και άλλα κατόπιν αιτήματος
Εμπορικά Είδη
- MOQ: 200m
- Όροι πληρωμής: 30% T/T πριν από την παραγωγή, 70% T/T πριν από την παράδοση
- Συσκευασία: Ξύλινο σιδερένιο τύμπανο
Προδιαγραφές
| Ονομαστική διατομή αγωγού |
Αριθμός/Διάμετρος συστροφών αγωγού |
Πάχος μόνωσης |
Πάχος περιβλήματος |
Περίπου Εξωτερική Διάμετρος |
Περίπου Βάρος |
Μέγιστη αντίσταση DC αγωγού (20°C) |
Τάση δοκιμής A.C |
Ονομαστική ένταση ρεύματος στον αέρα (A) |
Ονομαστική ένταση ρεύματος στο έδαφος(A) |
| 4 × 4 |
1/2.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
1/2.76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1.38 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1.78 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2.52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/2.52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24/2.52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/2.52 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
61/2.52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
61/2.97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
