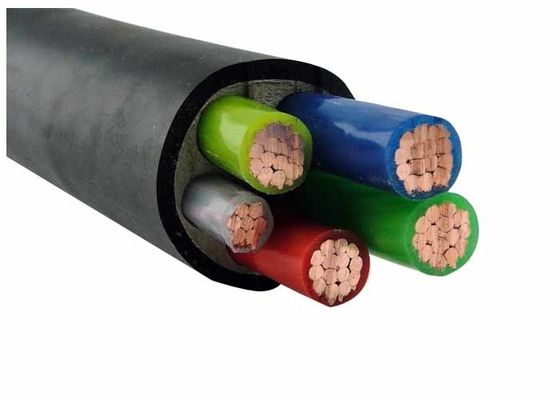

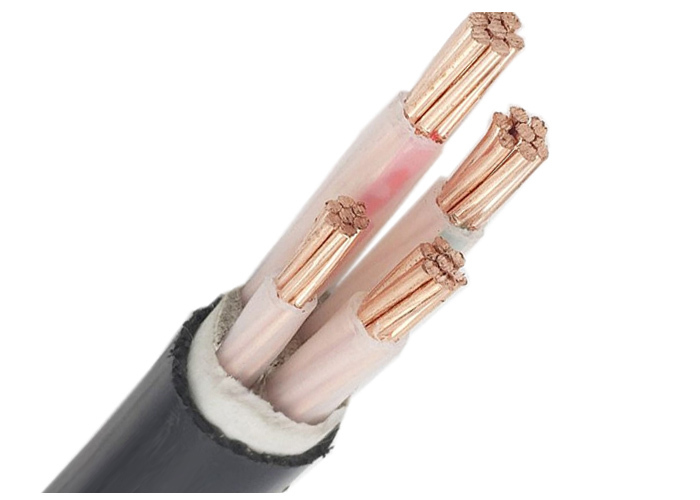

Shenghua XLPE Απομονωμένο καλώδιο ισχύος 0,6/1kV
| Ειδικότητα |
Αξία |
| Διοικητής |
Διοδηγός χαλκού |
| Απομόνωση |
XLPE |
| Κεφαλή |
LSZH |
| Δοκιμαστική τάση |
3.5KV/5 λεπτά |
| Ονομασία προϊόντος |
Δικτύωμα ηλεκτρικής ενέργειας με επικάλυψη από PVC με μόνωση XLPE |
| Κέντρο |
Πολυπυρήνες |
| Εταιρεία |
Ομίλος Shenghua |
| Ετικέτα |
Διάδρομο |
Ενισχύστε το μέλλον με το μονωμένο καλώδιο ρεύματος Shenghua XLPE
Το N2XY POWER CABLE COPPER παρέχει αδιάλλακτη ασφάλεια και απόδοση για εφαρμογές παγκόσμιας υποδομής.
Γιατί το καλώδιο Shenghua XLPE κυριαρχεί στα κρίσιμα συστήματα ενέργειας
Το N2XY Copper Conductor XLPE Isolated Power Cable της Shenghua (0,6/1kV) επαναπροσδιορίζει την αξιοπιστία για σταθερές ηλεκτρικές εγκαταστάσεις.συνδυάζει την ασφάλεια κατά της πυρκαγιάς με την εξαιρετική αντοχή, ιδανικό για βιομηχανικές εγκαταστάσεις, αστικών δικτύων και έργων ανανεώσιμης ενέργειας όπου η ανθρώπινη ασφάλεια και η συνεχή λειτουργία είναι πρωταρχικής σημασίας.
Βασικές καινοτομίες που οδηγούν σε ανώτερες επιδόσεις
Τριπλά στρώματα αμυντικής αρχιτεκτονικής
- Διοικητής:Το σχοινί χαλκού (IEC 60228 κλάση 2) εξασφαλίζει τη βέλτιστη αγωγιμότητα και ευελιξία
- Απομόνωση:Το XLPE (σταυροδεμένο πολυαιθυλένιο) αντέχει σε συνεχή λειτουργία 90 °C, σε καταστάσεις έκτακτης ανάγκης 130 °C και σε βραχυκυκλώματα 250 °C (≤5 δευτερόλεπτα) ̇ ξεπερνά το PVC στην θερμική γήρανση και στην αντοχή σε χημικά
- Κάλυψη:Το υλικό LSZH ελαχιστοποιεί τους τοξικούς καπνούς κατά τη διάρκεια πυρκαγιών, συμμορφούμενο με τις παγκόσμιες εντολές ασφάλειας (IEC 60332, IEC 60754)
Απαραίτητη ασφάλεια και συμμόρφωση
- Πιστοποιητικά:Εγκρίσεις CE, RoHS, KEMA και προσαρμοσμένες για τα πρότυπα BS/DIN/ICEA
- Δοκιμές:3Δοκιμή τάσης εναλλασσόμενου ρεύματος 0,5 kV/5 min εγγυάται μηδενική διαταραχή του διαηλεκτρικού
Κατασκευασμένο για τις Απαιτήσεις του Πραγματικού Κόσμου
- Ράδιο κάμψης:15× καλώδιο OD (πολυπυρήνες) απλοποιεί την εγκατάσταση σε αγωγούς ή χαρακώματα
- Τρέχουσα χωρητικότητα:515Α (στο έδαφος) για διαμόρφωση 4×300+1×150mm2 ∙ 30% υψηλότερο από τον μέσο όρο του κλάδου
Τεχνική υπεροχή σε δράση: Κριτικές εφαρμογές
| Εφαρμογή |
Πλεονέκτημα Shenghua |
| Βιομηχανικές εγκαταστάσεις |
Αντιστέκεται σε συνεχές φορτίο 90 °C + έκθεση σε χημικές ουσίες. |
| Δίκτυα ηλεκτρικής ενέργειας |
0.0601 Ω/km αντίσταση (4×300mm2) μειώνει την απώλεια ενέργειας. |
| Γεωργικές εκμεταλλεύσεις ανανεώσιμης ενέργειας |
-40°C έως 130°C εύρος λειτουργίας, ανθεκτικό στις υπεριώδεις ακτίνες, στην υγρασία και στη διάβρωση του εδάφους |
Βασικές προδιαγραφές
- 5 × 50 mm2 Καλώδιο:0.387 Ω/km αντίσταση, 185A ονομαστικό ρεύμα εδάφους, κάλυψη 2.0mm LSZH
- 3×240+2×120mm2 Καλώδιο:0.0754 Ω/km αντίσταση, υποστηρίζει μεταφορά 450A υπόγεια
Η παγκόσμια ηγεσία της Shenghua: Γιατί οι μηχανικοί μας εμπιστεύονται
- Σκέλες κατασκευής:1.3M τετραγωνικά μέτρα εγκαταστάσεις, 5.000+ εργαζόμενοι, και πιστοποίηση ISO 9001/14001/OHSAS 18001 εξασφαλίζουν συνέπεια από παρτίδα σε παρτίδα
- Εξοχότητα εξαγωγών:Καλώδια που έχουν αναπτυχθεί σε περισσότερες από 60 χώρες, από τις εγκαταστάσεις εξόρυξης της Αυστραλίας έως τις ρουμανικές υποδομές
- Ανταποκριτική υποστήριξη:MOQ 200 μέτρα, 30% προκαταβολή προ-παραγωγής, ξύλινη συσκευασία τύμπανο για την αποστολή χωρίς ζημιά
Τεχνικές προδιαγραφές
Κατασκευές
- Διοδηγός: Διοδηγός χαλκού, κλάση 2 σύμφωνα με την IEC 60228.
- Μόνωση: XLPE
- Κάλυψη: LSZH
- Δοκιμαστική τάση: 3,5KV/5 λεπτά
Εφαρμογές
Το καλώδιο είναι κατάλληλο για σταθερή τοποθέτηση στο AC 50Hz, για ηλεκτρική μετάδοση.
Προδιαγραφές
- Διεθνής: VDE0276, IECASTM, JS, BS
- Κίνα: GB/T 12706, GB/T 19666
- Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Πιστοποιητικά
- Ονομαστική τάση: 0,6/1kV
- Μέγιστη θερμοκρασία του αγωγού: σε συνθήκες κανονικής (90°C), έκτακτης ανάγκης (130°C) ή βραχυκυκλώματος όχι περισσότερο από 5 s (250°C)
- Ελάχιστη θερμοκρασία περιβάλλοντος: 0°C, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
- Ελάχιστη ακτίνα κάμψης: 20 x υπερβολική δόση καλωδίου για μονοπυρήνα, 15 x υπερβολική δόση καλωδίου για πολυπυρήνα
- CE, RoHS, KEMA και πολλά άλλα κατόπιν αιτήματος
Εμπορικά αντικείμενα
- MOQ: 200m
- Όροι πληρωμής: 30% T/T πριν την παραγωγή, 70% T/T πριν την παράδοση
- Συσκευή: ξύλινος τύμπανος από σίδηρο
Λεπτομερείς προδιαγραφές
| Ονομαστική διατομή του αγωγού |
Αριθμός νήματος/διάγραμμα νήματος |
Δυνατότητα απομόνωσης |
Δυνατότητα εκτόξευσης |
Περίπου. |
Περίπου. |
Μέγιστη αντίσταση DC του αγωγού (20°C) |
Δοκιμαστική τάση AC |
Διορισμός ρεύματος στον αέρα (A) |
Τρέχουσα τιμή στο έδαφος (A) |
| 5 × 4 |
Μισό-μισό.25 |
0.7 |
1.8 |
14.5 |
349 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
Μισό-μισό.76 |
0.7 |
1.8 |
15.8 |
460 |
3.08 |
3.5 |
43 |
57 |
| 5 × 10 |
7/1.38 |
0.7 |
1.8 |
19.0 |
699 |
1.83 |
3.5 |
60 |
77 |
