Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διοικητής: | Διοδηγός χαλκού με ράβδους, κλάση 2 σύμφωνα με την IEC 60228 | Απομόνωση: | XLPE |
|---|---|---|---|
| Κεφαλή: | PVC ή επιβραδυντικό φλόγας PVC | Δοκιμαστική τάση: | 3.5KV/5 λεπτά |
| Κέντρα: | 5 πυρήνας | Εφαρμογή: | Υπόγειος,Βιομηχανικός,Κατασκευαστικός |
| εταιρία: | ομάδα shenghua | Μάρκα: | Διάδρομο |
| Επισημαίνω: | Επικεφαλίδα ηλεκτρικής ενέργειας με στεφάνη XLPE,3.5kV XLPE Απομονωμένο καλώδιο ηλεκτρικής ενέργειας |
||

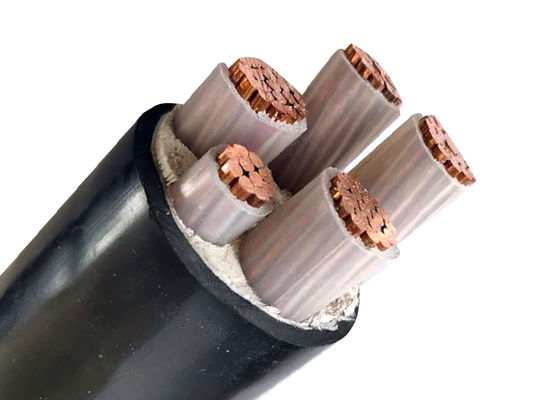

Πέντε πυρήνες με ράβδινο αγωγό χαλκού XLPE μονωμένο καλώδιο ισχύος 5Cx185 SQMM
Στα κρίσιμα ηλεκτρικά συστήματα από αυτοματοποιημένα εργοστάσια έως υψηλής ανυψότητας ηλεκτρική διανομή η σταθερή και ασφαλής μεταφορά ενέργειας δεν είναι διαπραγματεύσιμη.Ο όμιλος καλωδίων Shenghua της Σαγκάης αναπτύσσει ανθεκτικότητα με το 5Cx185 SQMM XLPE μονωμένο καλώδιο , που διαθέτει στερεωμένους αγωγούς χαλκού, πολυεπίπεδη προστασία και κορυφαίες θερμικές επιδόσεις για εφαρμογές 0,6/1 kV όπου η σταθερότητα τάσης και η ασφάλεια είναι πρωταρχικές.
Η σχεδίαση των 5 πυρήνων του Shenghua προσφέρει απαράμιλλη ισορροπία για τα περίπλοκα δίκτυα ηλεκτρικής ενέργειας:
| Παράμετρος | 5Cx185 Προδιαγραφή | Ανταγωνιστικό προβάδισμα |
|---|---|---|
| Τρέχουσα βαθμολογία | 375A (αέρος) / 390A (όγκο) | Υποστηρίζει βαριά μηχανήματα (π.χ. συστήματα CNC, συμπιεστές) 4
|
| Δοκιμή τάσης | 3.5kV/5min (IEC 60502-1) | Υπερβαίνει τα όρια ασφάλειας κατά 40% 4
|
| Βάρος. | 8,101 kg/km | Σκληρό αλλά 25% ελαφρύτερο από τα ισοδύναμα με ατσάλινη θωράκιση 3
|
| Πεδίο λειτουργίας. | -20°C έως +90°C | Αδιάλειπτη απόδοση από τις περιοχές της Αρκτικής έως τις ηλιακές εγκαταστάσεις στην έρημο 2
|
Εφαρμογές
Για τοποθέτηση σε εσωτερικούς και εξωτερικούς χώρους. Δυνατό να αντέχει κάποια έλξη κατά την εγκατάσταση, αλλά όχι εξωτερικές μηχανικές δυνάμεις.
Προδιαγραφές
Διεθνές: IEC 60502-1, IEC 60228, VDE,ASTM,JS,BS
Κίνα: GB/T 12706, (GB/T 18380-3 μόνο για ZR-YJV)
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα
Ονομαστική τάση:00,6/1kV
Μέγιστη θερμοκρασία του αγωγού: σε συνθήκες φυσιολογικής (90 oC), έκτακτης ανάγκης (130 oC) ή βραχυκυκλώματος όχι περισσότερο από 5 δευτερόλεπτα (250 °C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0 oC, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 20 x υπερβολική δόση καλωδίου για ενιαίο πυρήνα
15 x καλώδιο O.D για πολυπυρήνες
Πιστοποιητικά
CE, RoHS, , ΚΕΜΑ και άλλα σε αίτηση
Εμπορικά είδη: MOQ: 200m
Όροι πληρωμής: 30% T/T πριν την παραγωγή, 70% T/T πριν την παράδοση
Συσκευή: ξύλινο βαρέλι από σίδηρο
Προδιαγραφές
| Ονομαστική διατομή του αγωγού | Αριθμός νήματος/διάγραμμα νήματος | Δυνατότητα απομόνωσης | Δυνατότητα εκτόξευσης | Περίπου. |
Περίπου. Βάρος |
Μέγιστη αντίσταση DC του αγωγού (20 °C) | Δοκιμαστική τάση AC | Τρέχουσα αξιολόγηση | |
| mm2 | pc/mm | χμ | χμ | (μμ) | kg/km | Ω /km | kV/5min | Στον αέρα (Α) | Στο έδαφος ((A) |
| 5 × 4 | Μισό-μισό.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | Μισό-μισό.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5 × 10 | 7/1.38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/1.78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5 × 50 | 10/2.52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5 × 70 | 14/2.52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 × 4 + 2 × 2.5 | 1/2,25 + 1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+ 2 × 4 | 1/2,76 + 1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+ 2 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+ 2 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+ 2 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+ 2 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+ 2 × 25 | 10/2,52+7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | Μισό-μισό.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70+ 2 × 35 | 14/2,52+7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+ 2 × 50 | 19/2,52+10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+ 2 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+ 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+ 2 × 95 | 37/2,52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+ 2 × 120 | 48/2,52+24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300+ 2 × 150 | 61/2,52+30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10+ 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24- Τι;5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2,52+7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2,52+7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2,52+10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+ 1 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2,52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2,52+24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300+ 1 × 150 | 61/2,52+30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
