Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

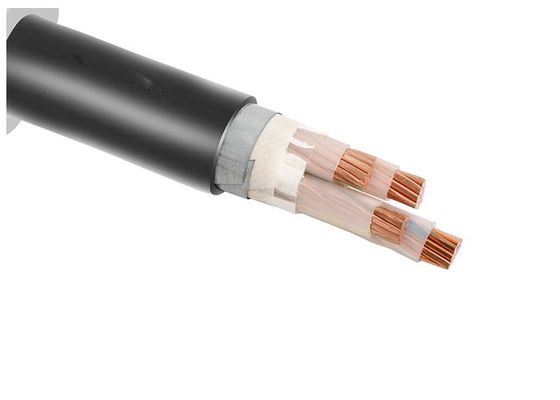

| Τύπος μοντέλου: | 4-κλωνοί χαλύβδινο σύρμα θωρακισμένο καλώδιο | Ονομαστική Τάση: | 00,6/1kv |
|---|---|---|---|
| Απομόνωση: | XLPE | Διοικητής: | Χάλυβα |
| Τεθωρακισμένο: | Ατσάλινο σύρμα | Μεγέθη: | 1~ 630mm2 |
| Κέντρα: | 4 πυρήνας | Υλικό κάλυψης: | PVC, PE, LSOH |
| Προδιαγραφές: | ΤΟ IEC/ΟΙ BS/ΕΊΝΑΙ/VDE | εγγύηση: | 2 έτη |
| Δωρεάν δείγμα: | Διαθέσιμο | εταιρία: | ομάδα shenghua |
| Μάρκα: | Διάδρομο | ||
| Επισημαίνω: | Θωρακισμένο Ηλεκτρικό Καλώδιο XLPE,Θωρακισμένο Ηλεκτρικό Καλώδιο 4 Πυρήνων,Ατσάλινο καλώδιο ηλεκτρικής ενέργειας |
||
Σε κρίσιμες υποδομές από τα δίκτυα του μετρό έως τις βιομηχανικές εγκαταστάσεις η ηλεκτρική ανθεκτικότητα δεν είναι διαπραγματεύσιμη.Το Shanghai Shenghua Cable Group αξιοποιεί 35+ χρόνια τεχνογνωσίας μηχανικής για την παροχή 4-Core Steel Wire Armored (SWA) καλωδίων που αντέχουν σε τεμαχίσματα, η έκθεση σε χημικές ουσίες και οι ακραίες θερμοκρασίες, εξασφαλίζοντας παράλληλα την άψογη μετάδοση ισχύος έως και 35 kV
Στρατιωτική προστασία
Σχεδιασμένο για ακραίες συνθήκες
Η συμμόρφωση και η ασφάλεια πρώτα
Με περισσότερες από 10 βάσεις παραγωγής σε όλη την Κίνα και εξαγωγές σε περισσότερες από 30 χώρες, η Shenghua συνδυάζει την κλίμακα με την ακρίβεια:
Εφαρμογές: Χρησιμοποιείται για γραμμές μεταφοράς και διανομής ηλεκτρικής ενέργειας με ονομαστική τάση 35kV και κάτω.Το καλώδιο ηλεκτρικής ενέργειας xlpe δεν διαθέτει μόνο χαρακτηριστικά εξαιρετικής ηλεκτρικής ενέργειας, μηχανισμός,
ανθεκτικό στη θερμότητα και τη γήρανση, ανθεκτικό στο στρες του περιβάλλοντος και ανθεκτικό στη χημική διάβρωση, αλλά και απλό
δομή, ελαφρύ βάρος, χωρίς περιορισμό από την πτώση, και υψηλή θερμοκρασία που επιτρέπεται για μακροχρόνια εργασία.
Πρότυπα: Διεθνές: IEC 60502-2, IEC 60228
Κίνα: GB/T 12706.2-2008
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Κατασκευή:
| Διοικητής | Συμπληκτικός αγωγός χαλκού με ράβδους, κλάση 2 σύμφωνα με την IEC 60228 |
| Κύκλωμα στερεό ατσάλινο αγωγό, κλάση 1 σύμφωνα με την IEC 60228 | |
| Απομόνωση | XLPE ((Πολυαιθυλένιο διασταυρωμένο) |
| Γεμιστήρας | Συμπλήρωμα PP |
| Ταινία περιτύλιξης | Μη υφασμένα |
| Εσωτερική κάλυψη | Εκχυλισμένο PVC |
| Πανοπλία | Ατσάλινο σύρμα |
| Συνολική κάλυψη |
Ανθεκτικό σε τερμίτες PVC |
Τεχνικά δεδομένα:
Ονομαστική τάση: 0,6/1kV
Μέγιστη θερμοκρασία του αγωγού: σε συνθήκες φυσιολογικής (90°C), έκτακτης ανάγκης (130°C) ή βραχυκυκλώματος όχι περισσότερο από 5 δευτερόλεπτα (250°C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0°C, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 20 x υπερβολική δόση καλωδίων για μη θωρακισμένα καλώδια με έναν πυρήνα
15 x καλώδιο O.D για μονοπυρηνικά θωρακισμένα καλώδια
15 x καλώδιο O.D για μη θωρακισμένα πολυπυρηνικά καλώδια
12 x καλώδιο O.D για πολυπυρηνικά θωρακισμένα καλώδια
Προδιαγραφές:
| Ονομαστική διατομή του αγωγού |
Τρίχες Όχι, όχι, όχι. |
Δυνατότητα απομόνωσης | Μέγεθος εσωτερικής κάλυψης | Διάταγμα από θωράκιση | Δυνατότητα εκτόξευσης | Περίπου. |
Περίπου. Βάρος |
Μέγιστη αντίσταση DC του αγωγού (20 °C) | Δοκιμαστική τάση AC | Τρέχουσα αξιολόγηση | |
| mm2 | pc/mm | χμ | χμ | (μμ) | kg/km | Ω /km | kV/5min | Στον αέρα (Α) | Στο έδαφος ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 ώρες τη μέρα.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Είμαστε σε θέση να ανταποκριθούμε στα πιο αυστηρά χρονοδιαγράμματα παράδοσης ανά παραγγελία αγοράς.
Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς κάθε καθυστέρηση στην παράδοση καλωδίου μπορεί να συμβάλει στην συνολική καθυστέρηση του έργου και στην υπέρβαση του κόστους.
Το καλώδιο διατίθεται σε ξύλινα κυλίνδρους, κυματοειδή κουτιά και κυλίνδρους.
αυτοκόλλητη ταινία και μη υγροσκοπικά καλύμματα σφράγισης για την προστασία των τερμάτων του καλωδίου από την υγρασία.
Η απαιτούμενη σήμανση πρέπει να εκτυπώνεται με υλικό ανθεκτικό στις καιρικές συνθήκες στο εξωτερικό του τύμπανου.
σύμφωνα με τις απαιτήσεις του πελάτη.
