Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διοδηγός φάσης: | Αλουμίνιο | Ανεξάρτητος οδηγός: | Σύνθεση αλουμινίου |
|---|---|---|---|
| Απομόνωση: | XLPE | Ονομαστική Τάση: | 00,6/1kv |
| Αριθμοί πυρήνων: | 4 | Εφαρμογή: | Υψηλή γραμμή ηλεκτρικής ενέργειας |
| εταιρία: | ομάδα shenghua | Μάρκα: | Διάδρομο |
| Επισημαίνω: | Εναέριο καλώδιο τροφοδοσίας,Δικτύωμα ρεύματος Shenghua,1 Εναέριο Δέσμιο Καλώδιο Αγγελιοφόρου |
||

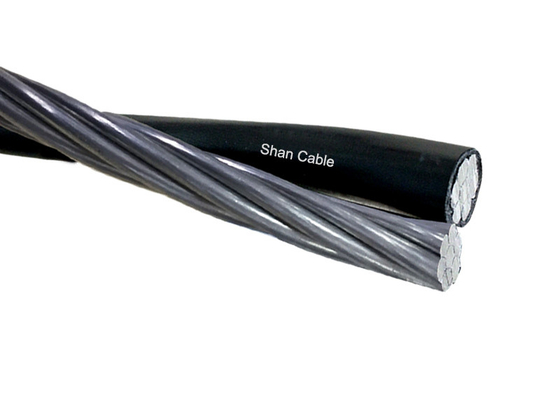

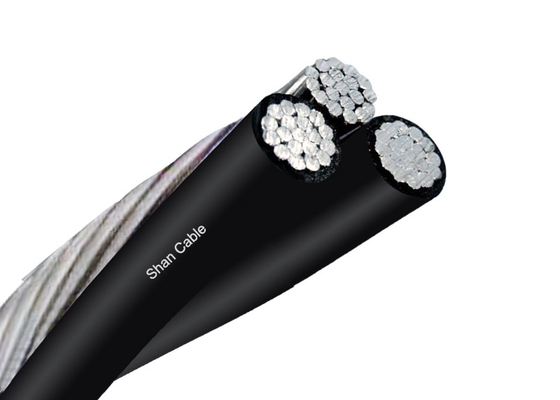

Αερομεταφερόμενο καλώδιο μόνωσης Xlpe, αερομεταφερόμενο καλώδιο ηλεκτρικής ενέργειας με 1 αγγελιοφόρο αγωγό
Περιγραφή
3 αγωγοί φάσης + 1 αγωγός αγγελιοφόρου
Τα αέρινα καλώδια Bundled που έχουν σχεδιαστεί για αεροπορικές γραμμές διανομής έχουν έναν μονωμένο ουδέτερο αγγελιοφόρο από AAAC, πάνω στον οποίο ο μονωμένος αλουμινένιος αγωγός φάσης τυλίγεται ελικοειδώς.Τα καλώδια έχουν βαθμολογία 0.6/1(1.2) kV και συμμορφώνονται με την IEC60502.
Κατασκευή
α) Φάση - Ο αγωγός φάσης πρέπει να είναι από αλουμινένιο αγωγό κατά την κατάσταση H68 και να έχει συμπιεσμένη κυκλική ράβδο.
β) Ανεξάρτητος ή αγγελιοφόρος - Ο ανεξάρτητος ή αγγελιοφόρος αγωγός πρέπει να είναι από αλουμινένιο κράμα και συμπιεσμένος κυκλικός.
2- Απομόνωση:
Οι φασικοί, ουδέτεροι αγωγοί πρέπει να εξωθούν με πολυαιθυλένιο (PE) ως μόνωση.
Πίνακας τεχνικών στοιχείων
| Διοδηγός φάσης | |||||||||||
| Ονομαστική περιοχή της εγκάρσιας τομής | mm2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Αριθμός πυρήνων | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Ελάχιστος αριθμός καλωδίων | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Ονομαστικό πάχος μόνωσης | χμ | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Διάμετρος μονωμένου πυρήνα | χμ | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Μέγιστη αντίσταση συνεχούς ρεύματος σε θερμοκρασία 20°C | Ωμ/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Διορισμός ρεύματος σε ακινητό άνεμο, περιβάλλον | Α | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| θερμοκρασία=30°C | |||||||||||
| Θέρμανση του αγωγού = 75°C | |||||||||||
| Διοδηγός αγγελιοφόρου | |||||||||||
| Ονομαστική περιοχή της εγκάρσιας τομής | mm2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Ελάχιστος αριθμός καλωδίων | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Ονομαστικό πάχος μόνωσης | χμ | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Διάμετρος μονωμένου πυρήνα | χμ | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Μέγιστη αντίσταση συνεχούς ρεύματος σε θερμοκρασία 20°C | Ωμ/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Υπολογισμένη φόρτιση διάσπασης | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Τελειωμένο καλώδιο | |||||||||||
| Περίπου συνολική διάμετρος | χμ | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Περίπου βάρος καλωδίου | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Μέγεθος συσκευασίας | m/τυμπανο | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Είμαστε σε θέση να ανταποκριθούμε στα πιο αυστηρά χρονοδιαγράμματα παράδοσης ανά παραγγελία αγοράς.Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς κάθε καθυστέρηση στην παράδοση καλωδίου μπορεί να συμβάλει στην συνολική καθυστέρηση του έργου και την υπέρβαση του κόστους.
Το καλώδιο διατίθεται σε ξύλινους τροχούς, κυματοειδή κιβώτια και κυλίνδρους.Η απαιτούμενη σήμανση πρέπει να εκτυπώνεται με υλικό ανθεκτικό στις καιρικές συνθήκες στο εξωτερικό του τύμπανου σύμφωνα με τις απαιτήσεις του πελάτη..
