Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Χρώμα της μόνωσης: | Δύο πυρήνες: Κόκκινο, Μπλε Τρία πυρήνες: Μπλε, Μαύρο, Καφέ Τέσσερις πυρήνες: Κίτρινο/Πράσινο, Μπλε, | Θερμοκρασία εγκατάστασης: | 0°C |
|---|---|---|---|
| Ονομαστική διατομή αγωγού: | 2C ~,5C x1.5mm2 έως 6.0mm2 | Δοκιμαστική τάση: | 2000V/5min |
| Τύπος αγωγού: | Εύκαμπτος χάλκινος αγωγός (κλάση 5) | Τύπος: | Δελτίο ΕΚ 60227 (3) |
| Κύρια αγορά: | Ασία, Μέση Ανατολή, Αφρική, | Υλικό: | PVC |
| εταιρία: | ομάδα shenghua | Μάρκα: | Διάδρομο |
| Επισημαίνω: | καλώδιο shanghai shenghua,Πολυπυρηνικό καλώδιο αγωγού χαλκού,Καλώδιο αγωγού χαλκού |
||

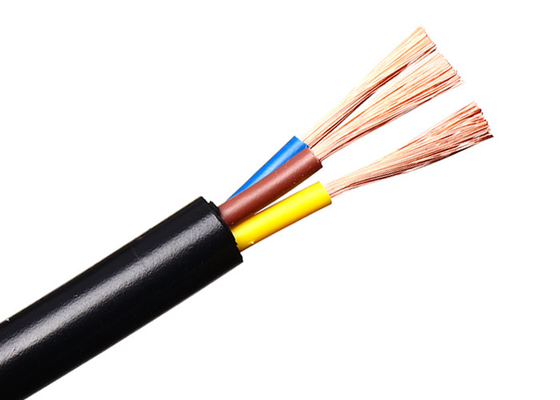

Εύκαμπτο καλώδιο 3 πυρήνων 2.5mm με μόνωση PVC και περίβλημα πολυ-πυρηνικό καλώδιο χάλκινου αγωγού
Shanghai Shenghua Cable (Group) Co., Ltd.—κατατάσσεται ως ο #2 κατασκευαστής καλωδίων στην Κίνα με 110.000 km ετήσια παραγωγή
και 21 εργοστάσια πιστοποιημένα κατά ISO—επαναπροσδιορίζει την αξιοπιστία με το 3×2.5mm Flexible Copper Conductor Cable (H05VV-F). Σχεδιασμένο για πίνακες διανομής, ελεγκτές κινητήρων και πίνακες οργάνων, αυτή η λύση πιστοποιημένη κατά IEC 60227 συνδυάζει εξαιρετική ευελιξία, ανθεκτικότητα και ασφάλεια για να ανταποκριθεί στις απαιτήσεις των βιομηχανικών περιβαλλόντων υψηλών κραδασμών παγκοσμίως.
| Αγωγός (mm²) | Στρώση | Μέγ. OD (mm) | Βάρος (kg/km) |
|---|---|---|---|
| 3×0.75 | 3×24/0.20 | 6.7 | 72.9 |
| 3×2.5 | 3×49/0.25 | 11.4 | 162.0 |
| 5×1.5 | 5×30/0.25 | 11.6 | 158 |
| Πλήρες εύρος: 2×0.5mm² έως 5×2.5mm² |
Περιγραφές
Συνήθης κορδόνι με περίβλημα PVC
Ονομασία κώδικα: 60227 IEC53 (Διεθνές), RVV(H05VV-F) 300/500V(Κίνα)
Κατασκευές
① Αγωγός: Εύκαμπτος χάλκινος αγωγός, σύμφωνα με το IEC 60228 class 5
② Μόνωση: PVC/D
③ Περίβλημα: PVC τύπου ST5
Εφαρμογές
Χρησιμοποιείται στον έλεγχο διακοπτών, ρελέ και πίνακες οργάνων διακοπτών ισχύος και για σκοπούς όπως εσωτερικοί σύνδεσμοι σε εξοπλισμό ανορθωτή, εκκινητές κινητήρων και ελεγκτές.
Πρότυπα
Διεθνές: IEC 60227
Κίνα: GB/T 5023-2008
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα
Ονομαστική τάση: 300/500 V
Μέγ. Θερμοκρασία Αγωγού σε κανονική χρήση: 70℃
Ελάχιστη Ακτίνα Κάμψης: 6 x εξωτερική διάμετρος καλωδίου
Πιστοποιητικά
CE, RoHS, CCC, KEMA και πολλά άλλα κατόπιν αιτήματος
H05VV-F
| Ονομαστική περιοχή αγωγού | Αριθμός/Διάμετρος Αγωγού | Μέγ. Εξωτερική Διάμετρος | Περίπου Βάρος |
| mm2 | mm | mm2 | kg/km |
| 2X0.5 | 2X16/0.2 | 5.9 | 47.9 |
| 2X0.75 | 2X24/0.2 | 6.3 | 56.2 |
| 3X0.5 | 3X16/0.2 | 6.3 | 58.4 |
| 3X0.75 | 3X24/0.2 | 6.7 | 72.9 |
H05VV-F
| Ονομαστική περιοχή αγωγού | Αριθμός/Διάμετρος Αγωγού | Μέγ. Εξωτερική Διάμετρος | Περίπου Βάρος |
| mm2 | mm | mm2 | kg/km |
| 2X0.75 | 2X24/0.20 | 7.2 | 50 |
| 2X1.0 | 2X32/0.20 | 7.5 | 57.8 |
| 2X1.5 | 2X30/0.25 | 8.6 | 74.7 |
| 2X2.5 | 2X49/0.25 | 10.6 | 120 |
| 3X0.75 | 3X24/0.20 | 7.6 | 63.1 |
| 3X1.0 | 3X32/0.20 | 8.0 | 74.0 |
| 3X1.5 | 3X30/0.25 | 9.4 | 102.0 |
| 3X2.5 | 3X49/0.25 | 11.4 | 162.0 |
| 4X0.75 | 4X24/0.20 | 8.3 | 78.5 |
| 4X1.0 | 4X32/0.20 | 9.0 | 97.2 |
| 4X1.5 | 4X30/0.25 | 10.5 | 133.0 |
| 4X2.5 | 4X49/0.25 | 12.5 | 204.0 |
| 5X0.75 | 5X24/0.20 | 9.3 | 96.9 |
| 5X1.0 | 5X32/0.20 | 9.8 | 115 |
| 5X1.5 | 5X30/0.25 | 11.6 | 158 |
| 5X2.5 | 5X49/0.25 | 13.9 | 249 |
