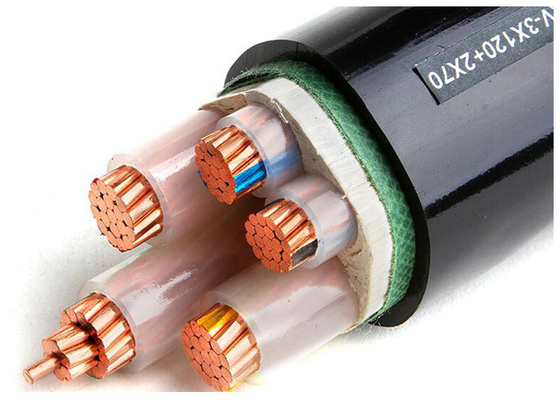

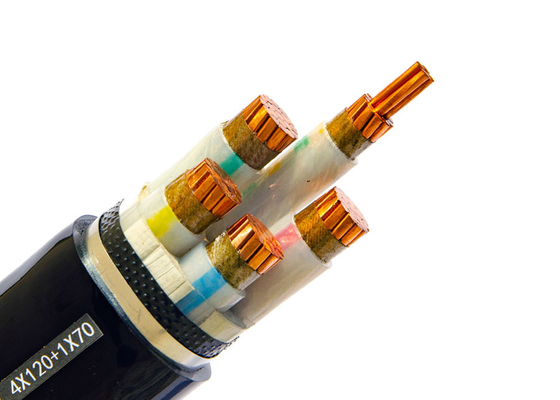

Καλώδιο ηλεκτρικής ενέργειας Shenghua χαμηλής τάσης Πολυπυρήνα χαλκού Xlpe Ηλεκτρικό καλώδιο IEC 60228 κλάση 2

Χαμηλή τάση πολλαπλών πυρήνα χαλκών ηλεκτρικό XLPE μονωμένο καλώδιο τροφοδοσίας LV με πιστοποιητικά


Το Future-Proof EV φόρτισης υποδομής απαιτεί πιο έξυπνα καλώδια: η λύση XLPE του Shenghua

90 ° C Συνεχής βαθμολογία + 160 ° C Επείγουσα υπερφόρτωση για γρήγορους φορτιστές και υπόγεια εγκαταστάσεις

Με τις παγκόσμιες πωλήσεις της EV που προβλέπονται να υπερβαίνουν τα 40 εκατομμύρια ετησίως μέχρι το 2030 (IEA), τα ζητήματα υπερθέρμανσης και ανθεκτικότητας στα καλώδια φόρτισης είναι κρίσιμα σημεία συμφόρησης. Το καλώδιο τροφοδοσίας Shenghua διευθύνει αυτό με καλώδια με χαμηλή τάση XLPE, που σχεδιάστηκαν για να χειρίζονται 90 ° C συνεχή θερμότητα και βραχυπρόθεσμες υπερφόρτωσης 160 ° C-που αξιοποιούνται σε γρήγορους φορτιστές 150kW+ DC και υπόγειους σταθμούς φόρτισης. Τα σχέδια πιστοποιημένα με CE + KEMA συνδυάζουν τη μόνωση XLPE και την επένδυση FR-PVC για να εξαλείψουν τους κινδύνους θερμικής αποικοδόμησης, εξασφαλίζοντας παράλληλα την θωράκιση EMI για σταθερή παροχή ισχύος

Γιατί το XLPE ξεπερνά τις εφαρμογές φόρτισης EV

1. Θερμική ανθεκτικότητα:

   • 90 ° C Συνεχής Λειτουργία: Η μόνωση XLPE αντιστέκεται στην μαλάκυνση ή την τήξη κάτω από φορτία υψηλού ρεύματος, σε αντίθεση με τα τυπικά καλώδια PVC (μέγιστο 70 ° C)


   • 160 ° C Ανοχής έκτακτης ανάγκης: Υποστηρίζει ρεύματα κύματος κατά τη διάρκεια κύκλων φόρτισης αιχμής (π.χ., Tesla V3 Superchargers)



2. EMI θωράκιση:

   • Οθόνες ταινιών χαλκού: Αποκλείστε τις ηλεκτρομαγνητικές παρεμβολές από παρακείμενες γραμμές ηλεκτρικής ενέργειας, εξασφαλίζοντας τη συμμόρφωση με την οδηγία CE EMC 2014/30/ΕΕ



3. Μηχανική ανθεκτικότητα:

   • Κατηγορία 5 Ευέλικτοι αγωγοί: αντέχουν 10.000+ κύκλους κάμψης σε συστήματα φόρτισης που μπορούν να μεταβληθούν


   • FR-PVC θήκη: επιβράβευση φλόγας (IEC 60332-3 Cat. A) και ανθεκτικό στην υπεριώδη ακτινοβολία για υπαίθρια/υπόγεια χρήση



Αποδεδειγμένο σε σενάρια χρέωσης υψηλής ζήτησης

• 150kW + DC Fast Chargers: 3 × 150mm² + 1 × 95mm² Οι διαμορφώσεις παρέχουν ρεύμα 500A χωρίς θερμικό τρίποντα


• Υπόγειοι αγωγοί: Οι παραλλαγές LSZH (χαμηλού καπνού μηδενικού αλογόνου) πληρούν τα πρότυπα DIN 4102 πυκνότητας καπνού για κλειστά γκαράζ


• Ανασυγκρότηση βενζινάδικων: Τα υλικά ανθεκτικών σε πετρέλαιο αποτρέπουν την υποβάθμιση από τις διαρροές καυσίμου (δοκιμασμένα σε ISO 6722)



Τεχνικές προδιαγραφές

Γιατί να επιλέξετε το Shenghua για έργα φόρτισης EV;

• Ταχεία προσαρμογή: Τα μεγέθη των αγωγών προσαρμογών (1,5-400mm²), η θωράκιση (χάλυβα καλωδίου/SWA) και τα χρώματα θήκης (μαύρο/κίτρινο-πράσινο) σε 7 ημέρες


  .
• Παγκόσμια συμμόρφωση: πληροί τις IEC 60228, GB/T 33594 (πρότυπα φόρτισης EV) και EN 50620 (υποδομή φόρτισης της ΕΕ)


  .
• Ασφάλεια μηδενικού μισού: Οι επιλογές LSZH μειώνουν τους κινδύνους τοξικών καπνών σε σήραγγες/υψηλές αυξήσεις



Εφαρμογές: Το μονωμένο καλώδιο XLPE χρησιμοποιείται ως γραμμή κατανομής ισχύος και μετάδοσης σε ονομαστική τάση 0.6/1kV.

Κατασκευή:


Συμβουλές παραγγελίας

Ονομαστική τάση
Πρότυπο εφαρμογής: IEC/BS/UL/GB
Αριθμός πυρήνων και διέγερση για τους πυρήνες καλωδίων
Μέγεθος και κατασκευή του αγωγού
Τύπος μόνωσης
Θωρακισμένη ή άοπλη. Εάν η Armor, ο τύπος θωράκισης και το υλικό
Η απαίτηση της θήκης
Μήκος καλωδίων και απαίτησης συσκευασίας
Άλλη απαίτηση


Τεχνικά δεδομένα: Ονομαστική τάση: 0.6/1kv χαμηλή τάση
Μέγιστη θερμοκρασία αγωγού: Κάτω από κανονικές συνθήκες (90 ℃), έκτακτης ανάγκης (130 ℃) ή βραχυκύκλωμα όχι περισσότερο από 5 s (250 ℃) συνθήκες.
Min. Θερμοκρασία περιβάλλοντος. 0 OC, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Min. Ακτίνα κάμψης: 20 x καλώδιο OD για έναν πυρήνα χωρίς θωράκιση
15 x καλώδιο OD για πολλαπλό πυρήνα χωρίς θωράκιση
15 x καλώδιο OD για έναν πυρήνα με θωράκιση
12 x καλώδιο OD για πολλαπλό πυρήνα με πανοπλία

Πρότυπα: Διεθνής: IEC 60502, IEC 60228, (IEC 60332-3 μόνο για FR)
Κίνα: GB/T 12706, (GB/T 18380-3 μόνο για τύπου FR)
Άλλα πρότυπα όπως BS, DIN, VDE και ICEA κατόπιν αιτήματος

Εγκατάσταση

1. Η θερμοκρασία εγκατάστασης δεν πρέπει να είναι πάνω από 20 ℃, εάν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη από 0 ℃, το καλώδιο πρέπει να προθερμαίνεται.
2. Η ακτίνα κάμψης του καλωδίου δεν πρέπει να είναι μικρότερη από 8 φορές.
3. Μετά την εγκατάσταση, το καλώδιο πρέπει με δοκιμή τάσης στάσης για 15 λεπτά. 3.5kv DC

Τεχνική παράμετρο:

Συσκευασία και αποστολή: Είμαστε σε θέση να ικανοποιήσουμε τα αυστηρότερα προγράμματα παράδοσης σύμφωνα με την εντολή αγοράς. Η συνάντηση με την προθεσμία είναι πάντα η κορυφαία προτεραιότητα, καθώς οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει στη συνολική καθυστέρηση και υπέρβαση του κόστους.
Το καλώδιο παρέχεται σε ξύλινους τροχούς, κυματοειδή κιβώτια και πηνία. Τα άκρα των καλωδίων σφραγίζονται με αυτοπεποίθηση BOPP και μη υδροσκοπικά καλύμματα σφράγισης για να προστατεύσουν τα άκρα του καλωδίου από την υγρασία. Η απαιτούμενη σήμανση πρέπει να εκτυπώνεται με ένα υλικό που είναι ανθεκτικό στις καιρικές συνθήκες στις εξωτερικές πλευρές του τυμπάνου ανάλογα με τις απαιτήσεις του πελάτη.





Υπηρεσία μετά την


Εμείς, η ομάδα καλωδίων της Shanghai Shenghua εξειδικεύουμε την Ε & Α και τα καλώδια και τα καλώδια κατασκευής. Έχουμε περάσει το ISO9001: 2008 Διεθνής Πιστοποίηση Συστήματος Ποιότητας (ZDHY), η οποία καλύπτει ολόκληρη τη διαδικασία διαχείρισης της επιχείρησης. Ένα ολοκληρωμένο σύστημα ελέγχου ποιότητας έχει τεθεί σε εφαρμογή για να διασφαλιστεί ότι τα προϊόντα πληρούν τα διεθνή πρότυπα. Το δόγμα μας είναι: Ρύθμιση κορυφαίων επιχειρήσεων, προϊόντος υψηλής κατηγορίας, άριστη εξυπηρέτηση και γνωστή μάρκα. "Η μέριμνα με τη διασφάλιση της ποιότητας, αφιερωμένη στην παροχή στους χρήστες με αξιόπιστα προϊόντα πάντα" είναι η δέσμευσή μας για την ποιότητα. Τα προϊόντα της εταιρείας μας είναι ασφαλισμένα από την PICC (η Ασφαλιστική Εταιρεία Λαϊκής της Κίνας). Επιπλέον, προσφέρουμε συγκεκριμένες εγγυήσεις όπως παρακάτω:

1． Εγγυόμαστε ότι θα συμμορφωθούμε με τις απαιτήσεις της περιόδου εγγύησης που καθορίζεται στη σύμβαση.

2. Θα κατασκευαστούμε βάσει αυτής της προδιαγραφής και ότι τα αγαθά θα είναι νέα, αχρησιμοποίητα, από τα πιο πρόσφατα ή τρέχοντα μοντέλα. Μόλις επιλεγεί, θα παρέχουμε αυστηρά τα αγαθά σύμφωνα με τις απαιτήσεις της σύμβασης.

3. Η εγγύηση παραμένει έγκυρη για δώδεκα (12) μήνες μετά τα αγαθά ή οποιοδήποτε τμήμα
μπορεί να γίνει, έχει παραδοθεί και αποδεκτή στον τελικό προορισμό
που υποδεικνύεται στο SCC ή για δεκαοκτώ (18) μήνες μετά την ημερομηνία αποστολής από το λιμάνι ή
Τόπος φόρτωσης στη χώρα προέλευσης, όποια περίοδο ολοκληρώνεται νωρίτερα.

4 κατά τη διάρκεια της περιόδου εγγύησης, ο αγοραστής μπορεί να διακηρύξει άμεσα στον κατασκευαστή με τη γραπτή μορφή ή από τον πράκτορα εάν υπάρχει κάποιο πρόβλημα στην ποιότητα των αγαθών. Ο κατασκευαστής θα κάνει την επισκευή ή την αντικατάσταση σε λογικό χρονικό διάστημα και θα φέρει όλα τα έξοδα σχετικά με αυτό.
