| όνομα: | PVC Xlpe Cabl | Μόνωσης: | XLPE (διασυνδεμένο πολυαιθυλένιο) |
|---|---|---|---|
| Χαρακτηριστικό γνώρισμα: | Αδιάβροχο | Χρώμα μόνωσης: | ως εικόνα |
| Λειτουργούντα Temp: | 90 μοιρών | Θήκη: | PVC ή FR-PVC τύπος ST2 στο IEC 60502, μαύρο |
| εταιρία: | ομάδα shenghua | Ετικέτα: | Διάδρομο |
| Επισημαίνω: | XLPE καλωδίου μόνωσης,Μόνωση XLPE καλωδίου |
||

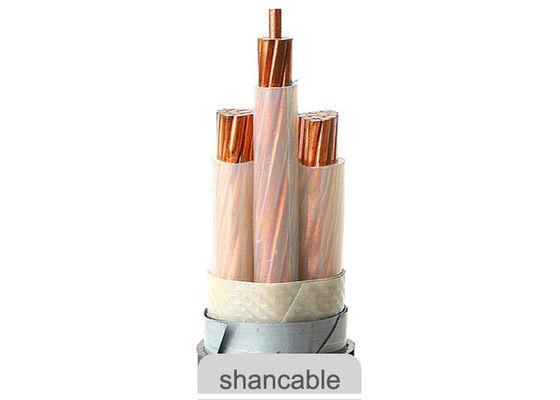

Καλώδιο PVC XLPE ηλεκτρικής ενέργειας, αδιάβροχο θωρακισμένο και καλώδιο Unarmoured
Καλώδιο PVC XLPE Χαρακτηριστικά:
Μονωμένο XLPE χαλύβδινο σύρμα θωρακισμένο καλώδιο τροφοδοσίας έχει την υψηλή ηλεκτρική δύναμη, μηχανική δύναμη, αντίσταση υψηλός-γήρανσης, περιβαλλοντικός αντίσταση πίεσης αντι-χημική ουσία διάβρωση, και είναι απλή κατασκευή, που χρησιμοποιεί την κατάλληλη και υψηλότερη λειτουργία της μακροπρόθεσμης θερμοκρασίας.
Κατασκευή καλωδίων PVC XLPE
Αγωγός: Συμπαγής προσαραγμένος αγωγός χαλκού, Cl.2 σύμφωνα με το IEC 60228
Μόνωση: XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 OC
Εσωτερική θήκη: Τύπος ST2 PVC στο IEC 60502, μαύρο
Τύπος τεθωρακισμένων: Διπλό τεθωρακισμένο ταινιών χάλυβα
Θήκη: PVC ή FR-PVC τύπος ST2 στο IEC 60502, μαύρο
Πρότυπα
Διεθνής: IEC 60502-1, IEC 60228,
Κίνα: GB/T 12706, (GB/T 18380-3 για zr-YJV μόνο)
Άλλα πρότυπα όπως οι BS, το DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία
Εκτιμημένη τάση: 0.6/1kV
Μέγιστη θερμοκρασία αγωγών: κάτω από κανονικό (90 OC), η έκτακτη ανάγκη (130OC) ή δεν βραχυκυκλώνει όχι περισσότεροι από 5 όρους του s (250℃).
Ελάχιστα περιβαλλοντικά Temp. 0 OC, μετά από την εγκατάσταση και μόνο όταν είναι το καλώδιο σε σταθερή θέση
Ελάχιστη κάμπτοντας ακτίνα: καλώδιο O.D 20 Χ για τον ενιαίο πυρήνα
καλώδιο O.D 15 Χ για τον πολυ πυρήνα
Πιστοποιητικά
CE, RoHS, KEMA και περισσότερα άλλα κατά παράκληση
Εμπορικά στοιχεία: MOQ: 200m
Όροι πληρωμής: 30% T/T πριν από την παραγωγή, 70% T/T πριν από την παράδοση
Συσκευασία: Ξύλινο τύμπανο σιδήρου
Προδιαγραφές καλωδίων PVC XLPE
| Nom. Διατομή του αγωγού | Προσαράσσει το αριθ. /Dia. Από τον αγωγό | Πάχος μόνωσης | Πάχος ταινιών χάλυβα | Πάχος θηκών | Περ. O.D. |
Περ. Βάρος |
Μέγιστη αντίσταση D.C του αγωγού (20 ℃) | Εξεταστική τάση A.C | Τρέχουσα εκτίμηση | |
| χιλ.2 | pc/mm | χιλ. |
χιλ. |
χιλ. | (χιλ.) | kg/km | Ω το /km | kV/5min | Στον αέρα (α) | Στο χώμα (Α) |
| 3 × 4 | 1/2.25 | 0,7 | 2x0.2 | 1.5 | 15 | 390 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 1/2.76 | 0,7 | 2x0.2 | 1.5 | 16 | 471 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7/1.38 | 0,7 | 2x0.2 | 1.5 | 18 | 622 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7/1.78 | 0,7 | 2x0.2 | 2.0 | 22 | 1005 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7/2.14 | 0,9 | 2x0.2 | 2.0 | 25.0 | 1371 | 0,727 | 3.5 | 105 | 125 |
| 3 × 35 | 7/2.52 | 0,9 | 2x0.2 | 2.0 | 27.0 | 1724 | 0,524 | 3.5 | 125 | 155 |
| 3 × 50 | 10/2.52 | 1.0 | 2x0.2 | 2.0 | 30.0 | 2247 | 0,387 | 3.5 | 160 | 185 |
| 3 × 70 | 14/2.52 | 1.1 | 2x0.2 | 2.5 | 35.0 | 3023 | 0,268 | 3.5 | 200 | 225 |
| 3 × 95 | 19/2.52 | 1.1 | 2x0.5 | 2.5 | 39.0 | 3825 | 0,193 | 3.5 | 245 | 270 |
| 3 × 120 | 24/2.52 | 1.2 | 2x0.5 | 2.5 | 42.0 | 4642 | 0,153 | 3.5 | 285 | 310 |
| 3 × 150 | 30/2.52 | 1.4 | 2x0.5 | 3.0 | 48.0 | 5767 | 0,124 | 3.5 | 325 | 345 |
| 3 × 185 | 37/2.52 | 1.6 | 2x0.5 | 3.0 | 51.0 | 6895 | 0,0991 | 3.5 | 375 | 390 |
| 3 × 240 | 48/2.52 | 1.7 | 2x0.5 | 3.0 | 56.0 | 8617 | 0,0754 | 3.5 | 440 | 450 |
| 3 × 300 | 61/2.52 | 1.8 | 2x0.5 | 3.0 | 59.0 | 10928 | 0,0601 | 3.5 | 505 | 515 |
