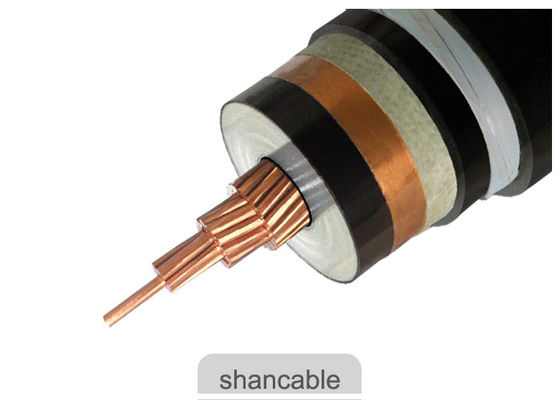

Τρία μονωμένο μέσο καλώδιο τροφοδοσίας τάσης 11kV αγωγών χαλκού πυρήνων XLPE
Κατασκευή
Αγωγός: Συμπαγής προσαραγμένος αγωγός χαλκού, Cl.2 σύμφωνα με το IEC 60228
Οθόνη αγωγών: Ημιαγωγός
Μόνωση: XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 OC
Οθόνη μόνωσης: Ημιαγωγός
Οθόνη: Ταινία χαλκού
Θήκη: PVC ή FR-PVC τύπος ST2 στο IEC 60502, μαύρο
Όνομα κώδικα:
YJ: Μόνωση XLPE
Β: Θήκη PVC
32: Χαλύβδινων συρμάτων
22: Ταινιών χάλυβα
72: Καλώδιο armoring-1 αργιλίου πυρήνας
62: Ταινία armoring-1 ανοξείδωτου πυρήνας
ZR: Πυρίμαχος
Εφαρμογή
Για να βάλει στο εσωτερικό και υπαίθρια. Ικανός να αντέξει ορισμένη έλξη κατά τη διάρκεια της εγκατάστασης, αλλά τις μη εξωτερικές μηχανικές δυνάμεις. Η τοποθέτηση του ενιαίου καλωδίου πυρήνων στους μαγνητικούς αγωγούς δεν επιτρέπεται.
Πρότυπα
Διεθνής: IEC 60502, IEC 60228
Κίνα: GB/T 12706
Άλλα πρότυπα όπως οι BS, το DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία:
Εκτιμημένη τάση: 6/10kV
Μέγιστη θερμοκρασία αγωγών: κάτω από κανονικό (90 OC), η έκτακτη ανάγκη (130OC) ή δεν βραχυκυκλώνει όχι περισσότεροι από 5 όρους του s (250℃).
Ελάχιστα περιβαλλοντικά Temp. 0 OC, μετά από την εγκατάσταση και μόνο όταν είναι το καλώδιο σε σταθερή θέση
Ελάχιστη κάμπτοντας ακτίνα: καλώδιο O.D 20 Χ για τον ενιαίο πυρήνα
καλώδιο O.D 15 Χ για τον πολυ πυρήνα
| Nom. Διατομή του αγωγού | Προσαράσσει το αριθ. /Dia. Από τον αγωγό | Πάχος μόνωσης | Πάχος εσωτερικών θηκών | Dia. Από το καλώδιο τεθωρακισμένων | Πάχος θηκών | Περ. O.D. |
Περ. Βάρος |
Μέγιστη αντίσταση D.C του αγωγού (20 ℃) | Εξεταστική τάση A.C | Τρέχουσα εκτίμηση | |
| mm2 | pc/mm | χιλ. | χιλ. | χιλ. | χιλ. | (χιλ.) | kg/km | Ω το /km | kV/5min | Στον αέρα (α) | Στο χώμα (Α) |
| 3 × 50 | 10/2.52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0,387 | 63 | 175 | 180 |
| 3 × 70 | 14/2.52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0,268 | 63 | 220 | 220 |
| 3 × 95 | 19/2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0,193 | 63 | 255 | 265 |
| 3 × 120 | 24/2.52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0,153 | 63 | 290 | 300 |
| 3 × 150 | 30/2.52 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0,124 | 63 | 330 | 340 |
| 3 × 185 | 37/2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0,0991 | 63 | 435 | 380 |
| 3 × 240 | 48/2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0,0754 | 63 | 495 | 435 |
| 3 × 300 | 61/2.52 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0,0601 | 63 | 565 | 485 |
| 3 × 400 | 61/2.97 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0,0470 | 63 | 640 | 520 |
