| αγωγός: | Συμπαγής προσαραγμένος αγωγός χαλκού, Cl.2 σύμφωνα με το IEC 60228 | Μόνωσης: | XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 OC |
|---|---|---|---|
| Πυρήνας: | πολυ πυρήνας | Χρώμα μόνωσης: | ΚΟΚΚΙΝΟΣ, ΚΙΤΡΙΝΟΣ, ΜΠΛΕ |
| Λειτουργούντα Temp: | 90 μοιρών | Θήκη: | PVC ή FR-PVC τύπος ST2 στο IEC 60502, μαύρο |
| Υψηλό φως: | XLPE καλωδίου μόνωσης,Μόνωση XLPE καλωδίου |
||

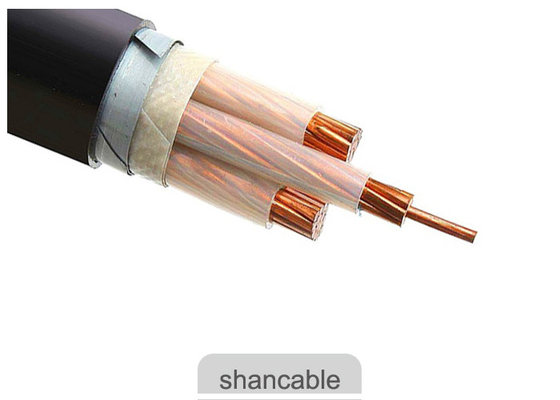

Πολυ χαμηλή τάση 1kv αγωγών χαλκού καλωδίου τροφοδοσίας πυρήνων μονωμένη XLPE
Κατασκευή
Αγωγός: Συμπαγής προσαραγμένος αγωγός χαλκού, Cl.2 σύμφωνα με το IEC 60228
Μόνωση: XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 OC
Εσωτερική θήκη: Τύπος ST2 PVC στο IEC 60502, μαύρο
Τύπος τεθωρακισμένων: Διπλό τεθωρακισμένο ταινιών χάλυβα
Θήκη: PVC ή FR-PVC τύπος ST2 στο IEC 60502, μαύρο
Εφαρμογές
Για να βάλει στο εσωτερικό και υπαίθρια. Ικανός να αντέξει ορισμένη έλξη κατά τη διάρκεια της εγκατάστασης, αλλά τις μη εξωτερικές μηχανικές δυνάμεις. Η τοποθέτηση του ενιαίου καλωδίου πυρήνων στους μαγνητικούς αγωγούς δεν επιτρέπεται.
Πρότυπα
Διεθνής: IEC 60502-1, IEC 60228,
Κίνα: GB/T 12706, (GB/T 18380-3 για zr-YJV μόνο)
Άλλα πρότυπα όπως οι BS, το DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία
Εκτιμημένη τάση: 0.6/1kV
Μέγιστη θερμοκρασία αγωγών: κάτω από κανονικό (90 OC), η έκτακτη ανάγκη (130OC) ή δεν βραχυκυκλώνει όχι περισσότεροι από 5 όρους του s (250℃).
Ελάχιστα περιβαλλοντικά Temp. 0 OC, μετά από την εγκατάσταση και μόνο όταν είναι το καλώδιο σε σταθερή θέση
Ελάχιστη κάμπτοντας ακτίνα: καλώδιο O.D 20 Χ για τον ενιαίο πυρήνα
καλώδιο O.D 15 Χ για τον πολυ πυρήνα
Πιστοποιητικά
CE, RoHS, KEMA και περισσότερα άλλα κατά παράκληση
Εμπορικά στοιχεία: MOQ: 200m
Όροι πληρωμής: 30% T/T πριν από την παραγωγή, 70% T/T πριν από την παράδοση
Συσκευασία: Ξύλινο τύμπανο σιδήρου
Προδιαγραφές
| Nom. Διατομή του αγωγού | Προσαράσσει το αριθ. /Dia. Από τον αγωγό | Πάχος μόνωσης | Πάχος ταινιών χάλυβα | Πάχος θηκών | Περ. O.D. |
Περ. Βάρος |
Μέγιστη αντίσταση D.C του αγωγού (20 ℃) | Εξεταστική τάση A.C | Τρέχουσα εκτίμηση | |
| χιλ.2 | pc/mm | χιλ. |
χιλ. |
χιλ. | (χιλ.) | kg/km | Ω το /km | kV/5min | Στον αέρα (α) | Στο χώμα (Α) |
| 3 × 4 | 1/2.25 | 0,7 | 2x0.2 | 1.5 | 15 | 390 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 1/2.76 | 0,7 | 2x0.2 | 1.5 | 16 | 471 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7/1.38 | 0,7 | 2x0.2 | 1.5 | 18 | 622 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7/1.78 | 0,7 | 2x0.2 | 2.0 | 22 | 1005 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7/2.14 | 0,9 | 2x0.2 | 2.0 | 25.0 | 1371 | 0,727 | 3.5 | 105 | 125 |
| 3 × 35 | 7/2.52 | 0,9 | 2x0.2 | 2.0 | 27.0 | 1724 | 0,524 | 3.5 | 125 | 155 |
| 3 × 50 | 10/2.52 | 1.0 | 2x0.2 | 2.0 | 30.0 | 2247 | 0,387 | 3.5 | 160 | 185 |
| 3 × 70 | 14/2.52 | 1.1 | 2x0.2 | 2.5 | 35.0 | 3023 | 0,268 | 3.5 | 200 | 225 |
| 3 × 95 | 19/2.52 | 1.1 | 2x0.5 | 2.5 | 39.0 | 3825 | 0,193 | 3.5 | 245 | 270 |
| 3 × 120 | 24/2.52 | 1.2 | 2x0.5 | 2.5 | 42.0 | 4642 | 0,153 | 3.5 | 285 | 310 |
| 3 × 150 | 30/2.52 | 1.4 | 2x0.5 | 3.0 | 48.0 | 5767 | 0,124 | 3.5 | 325 | 345 |
| 3 × 185 | 37/2.52 | 1.6 | 2x0.5 | 3.0 | 51.0 | 6895 | 0,0991 | 3.5 | 375 | 390 |
| 3 × 240 | 48/2.52 | 1.7 | 2x0.5 | 3.0 | 56.0 | 8617 | 0,0754 | 3.5 | 440 | 450 |
| 3 × 300 | 61/2.52 | 1.8 | 2x0.5 | 3.0 | 59.0 | 10928 | 0,0601 | 3.5 | 505 | 515 |
