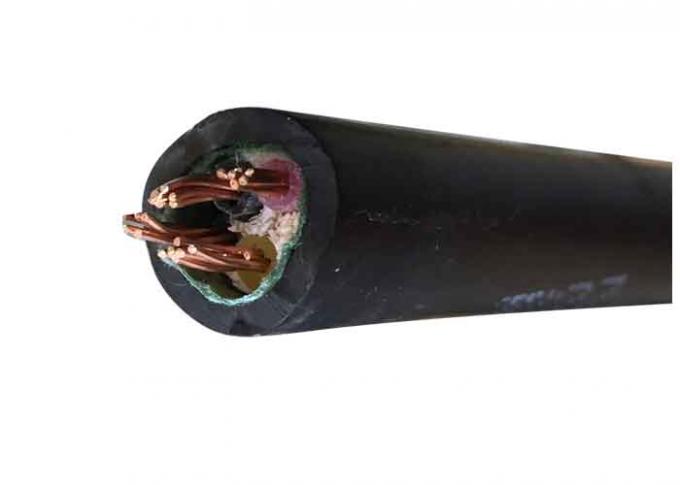

Μονωμένη πιστοποίηση IEC KEMA CE καλωδίων ηλεκτρικής δύναμης muti-πυρήνων XLPE
Εφαρμογές: Αυτά τα βαρέων καθηκόντων καλώδια τροφοδοσίας είναι κατάλληλα για τη χρήση στην παραγωγή των σταθμών, των υποσταθμών, των συστημάτων διανομής, των συνδέσεων υπηρεσιών σπιτιών, του φωτισμού οδών, της βιομηχανικής εγκατάστασης και των λειτουργούντων όρων και των εκτατών πιέσεων όταν θωρακισμένα, και μπορούν να τοποθετηθούν στο νερό ή θαμμένο άμεσο κάτω από το έδαφος, ακόμη και στις απότομες κλίσεις. Μπορούν επίσης να εγκατασταθούν στο εσωτερικό, στον αέρα ή στους αγωγούς καλωδίων.
Κατασκευές
Αγωγός: Ο σαφής κυκλικός προσαραγμένος αγωγός χαλκού, προσαρμόζεται στο IEC 60228 κατηγορία 2
Μόνωση: PVC/A
Εσωτερική κάλυψη: PVC
Armoring: Τεθωρακισμένο καλωδίων αλουμινίου
Θήκη: PVC/ST2 στο IEC 60502, μαύρο
Σημείωση: Χρώμα μόνωσης σύμφωνα με τα πρότυπα ή κατά παράκληση
Τεχνικά στοιχεία: Εκτιμημένη τάση: 0.6/1kV χαμηλή τάση
Μέγιστη θερμοκρασία αγωγών: κάτω από κανονικό (90℃), η έκτακτη ανάγκη (130℃) ή δεν βραχυκυκλώνει όχι περισσότερους από 5 όρους του s (250℃).
Ελάχιστα περιβαλλοντικά Temp. 0 OC, μετά από την εγκατάσταση και μόνο όταν είναι το καλώδιο σε σταθερή θέση
Ελάχιστη κάμπτοντας ακτίνα: καλώδιο O.D 20 Χ για τον ενιαίο πυρήνα χωρίς τεθωρακισμένο
καλώδιο O.D 15 Χ για τον πολυ πυρήνα χωρίς τεθωρακισμένο
καλώδιο O.D 15 Χ για τον ενιαίο πυρήνα με το τεθωρακισμένο
καλώδιο O.D 12 Χ για τον πολυ πυρήνα με το τεθωρακισμένο
Πρότυπα: Διεθνής: IEC 60502, IEC 60228, (IEC 60332-3 για τον FR-τύπο μόνο)
Κίνα: GB/T 12706, (GB/T 18380-3 για τον FR-τύπο μόνο)
Άλλα πρότυπα όπως οι BS, το DIN, VDE και ICEA κατόπιν αιτήματος
Εγκατάσταση
1. Η θερμοκρασία εγκαταστάσεων δεν πρέπει άνω των 20℃, εάν η περιβαλλοντική θερμοκρασία είναι χαμηλότερη από 0℃, το καλώδιο πρέπει να προθερμανθεί.
2. Η κάμπτοντας ακτίνα του καλωδίου εάν περισσότερο από 8 χρόνοι.
3. Μετά από την εγκατάσταση, το καλώδιο πρέπει με την τάση στάσεων να εξετάσει για 15min. 3.5kv ΣΥΝΕΧΈΣ ΡΕΎΜΑ.
Τεχνική παράμετρος:
| Nom. Διατομή του αγωγού |
Πάχος μόνωσης |
Πάχος θηκών |
Περ. O.D. |
Περ.
Βάρος |
Μέγιστη αντίσταση D.C του αγωγού (20 ℃) |
Εξεταστική τάση A.C |
Τρέχουσα εκτίμηση |
| 4 × 4 |
0,7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| 4 × 6 |
0,7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
0,7 |
1.8 |
17.0 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4 × 16 |
0,7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
0,9 |
1.8 |
23.0 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4 × 35 |
0,9 |
1.8 |
25 |
1554 |
0,524 |
3.5 |
125 |
155 |
| 4 × 50 |
1.0 |
1.8 |
23 |
2148 |
0,387 |
3.5 |
160 |
185 |
| 4 × 70 |
1.1 |
1.8 |
27 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4 × 95 |
1.1 |
1.9 |
31 |
3854 |
0,193 |
3.5 |
245 |
270 |
| 4 × 120 |
1.2 |
2.0 |
33 |
4925 |
0,153 |
3.5 |
285 |
310 |
| 4 × 150 |
1.4 |
2.2 |
38 |
6238 |
0,124 |
3.5 |
325 |
345 |
| 4 × 185 |
1.6 |
2.3 |
42 |
7562 |
0,0991 |
3.5 |
375 |
390 |
| 4 × 240 |
1.7 |
2.5 |
47 |
9836 |
0,0754 |
3.5 |
440 |
450 |
| 4 × 300 |
1.8 |
2.6 |
52 |
12550 |
0,0601 |
3.5 |
505 |
515 |
| 4 × 400 |
2.0 |
3.1 |
66 |
15929 |
0,0470 |
3.5 |
570 |
575 |
|
Συσκευασία και ναυτιλία: Είμαστε σε θέση τις ακριβέστερες ημερομηνίες παράδοσης σύμφωνα με ανά εντολή αγοράς. Να τηρήσει την προθεσμία είναι πάντα η ύψιστη προτεραιότητα δεδομένου ότι οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει στη γενικές καθυστέρηση και την υπέρβαση κόστους προγράμματος.
Το καλώδιο παρέχεται στα ξύλινα εξέλικτρα, τα ζαρωμένες κιβώτια και τις σπείρες. Οι άκρες καλωδίων σφραγίζονται με την αυτοκόλλητη ταινία BOPP και τα non-hygroscopic σφραγίζοντας καλύμματα για να προστατεύσουν τις άκρες καλωδίων από την υγρασία. Ο απαραίτητος χαρακτηρισμός θα τυπωθεί με ένα στεγανό υλικό στις εξωτερικές όψεις του τυμπάνου σύμφωνα με την απαίτηση του πελάτη.
