Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| όνομα: | μόνωση XLPE καλώδιο τροφοδοσίας | Μόνωσης: | XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 OC |
|---|---|---|---|
| Πλεονέκτημα: | Υψηλή ηλεκτρική δύναμη | Χρώμα μόνωσης: | ΚΟΚΚΙΝΟΣ, ΚΙΤΡΙΝΟΣ, ΜΠΛΕ |
| Πρότυπο: | IEC 60228 IEC 60502-1 | Θήκη: | PVC ή FR-PVC τύπος ST2 στο IEC 60502, μαύρο |
| Υψηλό φως: | XLPE καλωδίου μόνωσης,Μόνωση XLPE καλωδίου |
||

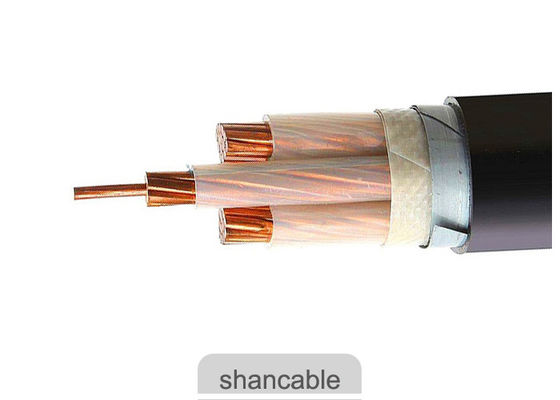

IEC 60228 IEC 60502-1 μονωμένη XLPE υψηλή ηλεκτρική δύναμη καλωδίου τροφοδοσίας
Κατασκευή
Αγωγός: Συμπαγής προσαραγμένος αγωγός χαλκού, Cl.2 σύμφωνα με το IEC 60228
Μόνωση: XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 ℃
Εσωτερική θήκη: Τύπος ST2 PVC στο IEC 60502, μαύρο
Τύπος τεθωρακισμένων: Διπλό τεθωρακισμένο ταινιών χάλυβα
Θήκη: PVC ή FR-PVC τύπος ST2 στο IEC 60502, μαύρο
Εφαρμογές
Για να βάλει στο εσωτερικό και υπαίθρια. Ικανός να αντέξει ορισμένη έλξη κατά τη διάρκεια της εγκατάστασης, αλλά τις μη εξωτερικές μηχανικές δυνάμεις. Η τοποθέτηση του ενιαίου καλωδίου πυρήνων στους μαγνητικούς αγωγούς δεν επιτρέπεται.
Πρότυπα
Διεθνής: IEC 60502-1, IEC 60228,
Κίνα: GB/T 12706, (GB/T 18380-3 για zr-YJV μόνο)
Άλλα πρότυπα όπως οι BS, το DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία
Εκτιμημένη τάση: 0.6/1kV
Μέγιστη θερμοκρασία αγωγών: κάτω από κανονικό (90 OC), η έκτακτη ανάγκη (130OC) ή δεν βραχυκυκλώνει όχι περισσότεροι από 5 όρους του s (250℃).
Ελάχιστα περιβαλλοντικά Temp. 0 OC, μετά από την εγκατάσταση και μόνο όταν είναι το καλώδιο σε σταθερή θέση
Ελάχιστη κάμπτοντας ακτίνα: καλώδιο O.D 20 Χ για τον ενιαίο πυρήνα
καλώδιο O.D 15 Χ για τον πολυ πυρήνα
Πιστοποιητικά
CE, RoHS, KEMA και περισσότερα άλλα κατά παράκληση
Εμπορικά στοιχεία: MOQ: 200m
Όροι πληρωμής: 30% T/T πριν από την παραγωγή, 70% T/T πριν από την παράδοση
Συσκευασία: Ξύλινο τύμπανο σιδήρου
Προδιαγραφές
| Nom. Διατομή του αγωγού | Προσαράσσει το αριθ. /Dia. Από τον αγωγό | Πάχος μόνωσης | Πάχος ταινιών χάλυβα | Πάχος θηκών | Περ. O.D. |
Περ. Βάρος |
Μέγιστη αντίσταση D.C του αγωγού (20 ℃) | Εξεταστική τάση A.C | Τρέχουσα εκτίμηση | |
| χιλ.2 | pc/mm | χιλ. |
χιλ. |
χιλ. | (χιλ.) | kg/km | Ω το /km | kV/5min | Στον αέρα (α) | Στο χώμα (Α) |
| 3 × 4 | 1/2.25 | 0,7 | 2x0.2 | 1.5 | 15 | 390 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 1/2.76 | 0,7 | 2x0.2 | 1.5 | 16 | 471 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7/1.38 | 0,7 | 2x0.2 | 1.5 | 18 | 622 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7/1.78 | 0,7 | 2x0.2 | 2.0 | 22 | 1005 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7/2.14 | 0,9 | 2x0.2 | 2.0 | 25.0 | 1371 | 0,727 | 3.5 | 105 | 125 |
| 3 × 35 | 7/2.52 | 0,9 | 2x0.2 | 2.0 | 27.0 | 1724 | 0,524 | 3.5 | 125 | 155 |
| 3 × 50 | 10/2.52 | 1.0 | 2x0.2 | 2.0 | 30.0 | 2247 | 0,387 | 3.5 | 160 | 185 |
| 3 × 70 | 14/2.52 | 1.1 | 2x0.2 | 2.5 | 35.0 | 3023 | 0,268 | 3.5 | 200 | 225 |
| 3 × 95 | 19/2.52 | 1.1 | 2x0.5 | 2.5 | 39.0 | 3825 | 0,193 | 3.5 | 245 | 270 |
| 3 × 120 | 24/2.52 | 1.2 | 2x0.5 | 2.5 | 42.0 | 4642 | 0,153 | 3.5 | 285 | 310 |
| 3 × 150 | 30/2.52 | 1.4 | 2x0.5 | 3.0 | 48.0 | 5767 | 0,124 | 3.5 | 325 | 345 |
| 3 × 185 | 37/2.52 | 1.6 | 2x0.5 | 3.0 | 51.0 | 6895 | 0,0991 | 3.5 | 375 | 390 |
| 3 × 240 | 48/2.52 | 1.7 | 2x0.5 | 3.0 | 56.0 | 8617 | 0,0754 | 3.5 | 440 | 450 |
| 3 × 300 | 61/2.52 | 1.8 | 2x0.5 | 3.0 | 59.0 | 10928 | 0,0601 | 3.5 | 505 | 515 |
FAQ
Q1. Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Είμαστε εργοστάσιο σε Hebei, Κίνα.
Q2. Πότε μπορώ να πάρω την αναφορά για το καλώδιο;
Αναφέρουμε συνήθως μέσα σε δύο ώρες αφότου λάβαμε την έρευνά σας. Εάν είστε επείγοντες να πάρετε την τιμή μονάδων, παρακαλώ με ενημερώστε. Μπορούμε να το αναφέρουμε ΤΟ ΣΥΝΤΟΜΟΤΕΡΟ ΔΥΝΑΤΌΝ.
Q3. Πώς μπορώ να πάρω το δείγμα για να ελέγξω την ποιότητα;
Όταν επιβεβαιώνετε την αναφορά, μπορούμε να σας προσφέρουμε το δείγμα δωρεάν. Πρέπει ακριβώς να πληρώσετε το φορτίο.
Q4. Τι γίνεται με τη χρονική ανοχή για τη μαζική παραγωγή;
Εξαρτάται από την ποσότητα διαταγής σας. Εάν έχουμε το απόθεμα, 5 ημέρες είναι ΕΝΤΑΞΕΙ. Εάν τα προϊόντα συνήθειας, συνήθως αυτό είναι ανάγκη 12 ημέρες.
Q5. Έχετε τα προϊόντα cOem;
Βέβαιοι, μπορούμε να κάνουμε τα καλώδια καθώς θέλετε. Μπορούμε να αλλάξουμε το χρώμα και το λογότυπο στο καλώδιο καθώς θέλετε.
